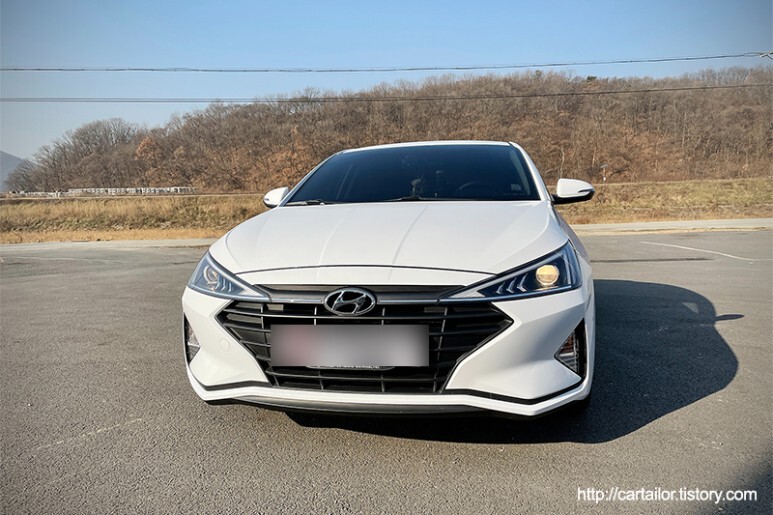

더뉴아반떼AD 차량입니다. 직선이 강조된 세련된 디자인으로 보다 남성적이고 볼드하게 페이스리프트 된 모델입니다. 하지만 누런 할로겐 전조등은 세련된 화이트 외관에 반하는 느낌이 강하며 무엇보다 야간 주행 시 시야가 너무 어두워 상급트림의 순정 LED헤드라이트로 교체하기 위해 입고되었습니다.

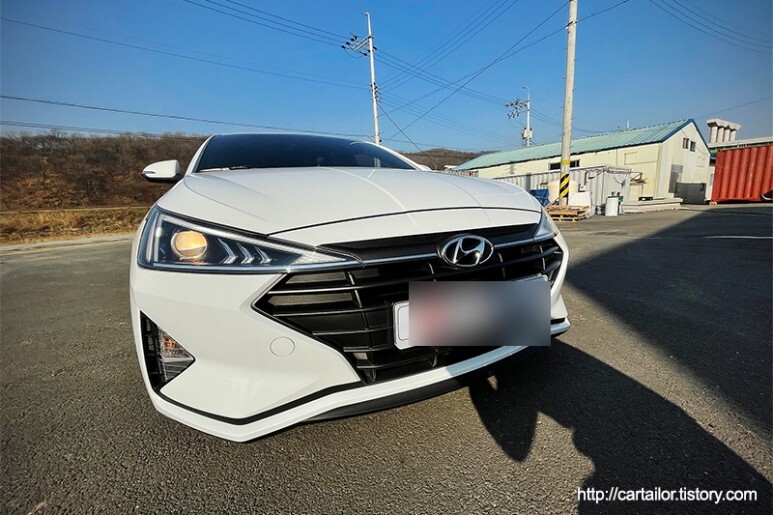

예전에는 헤드라이트가 원래 누런게 지극히 정상이었지만, 최근 HID와 LED전조등이 보편화 되면서 누런 할로겐이 오히려 더 이목을 집중시키는 것 같기도 합니다. 특히 세련된 화이트 바디와 화이트 빛의 LED미등 사이에서 더욱 더 누런 자태가 강조되고 있습니다.
해당 차량의 LED헤드라이트가 장착된 트림의 경우 최초 형식승인을 받을 때 자동레벨링 장치가 아닌 수동 레벨링조절 장치로 인증을 받아 제작되며, 라이트의 스팩 역시 수동 레벨링조절 장치에 적합하게 제작되었습니다. 그렇기 때문에 별도의 오토레벨링 없이 기존 할로겐 사양의 레벨링 디바이스를 그대로 활용할 수 있어 오토레벨링 장치가 추가되는 모델 대비 그만큼 가격이 낮아지는 장점이 있습니다.

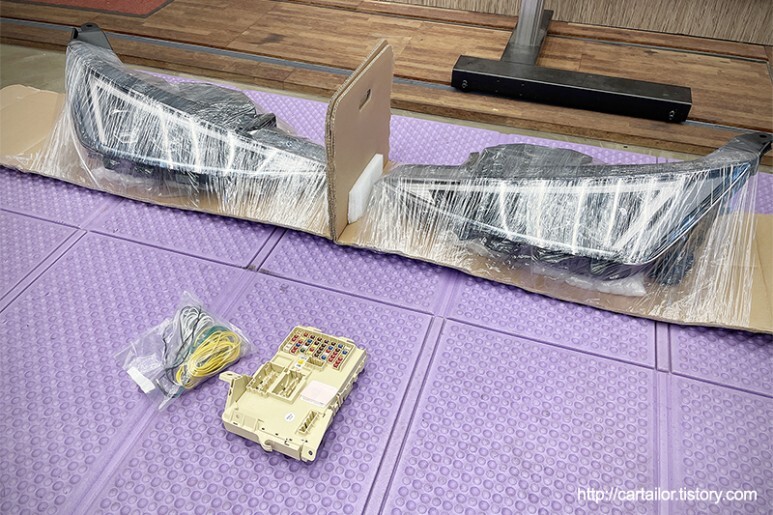

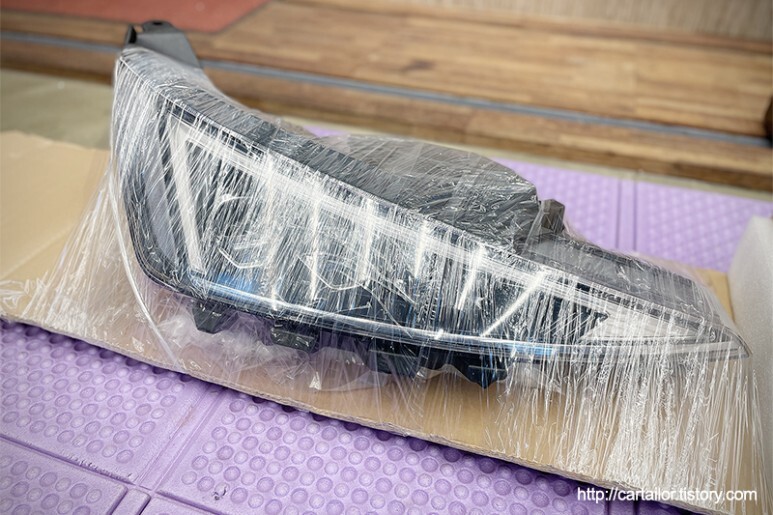

그래도 LED헤드라이트 어셈블리는 필라멘트 타입의 전구가 하나도 들어가지 않는 FULL LED 타입으로 꾀 비싼 몸값을 자랑합니다.

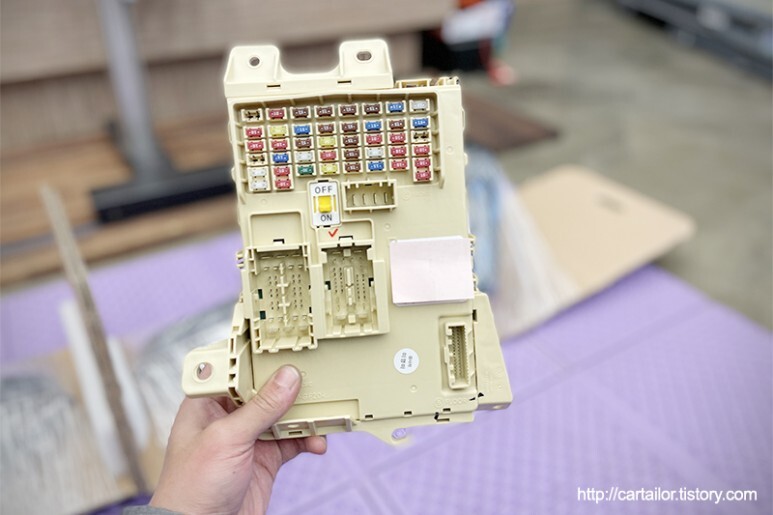

기존 IPS는 LED제어를 지원하지 않기 때문에 교체가 필요합니다. 정확한 사양으로 교체되지 않으면 정상적으로 작동되지 않습니다.

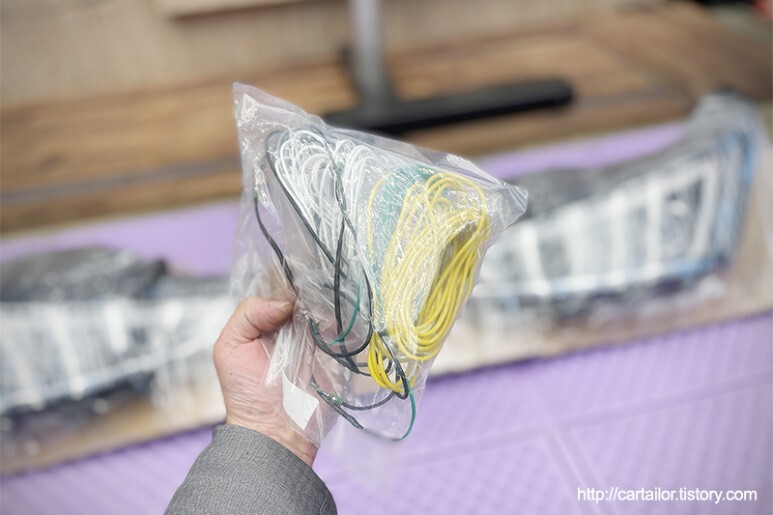

LED를 정상적으로 제어하기 위해 신규로 추가되는 배선들은 순정 커넥터 핀을 사용하여 공장출고 사양과 동일한 회로를 구성하게 됩니다. 물론 배선은 회로도상 명시된 규격을 준수합니다.

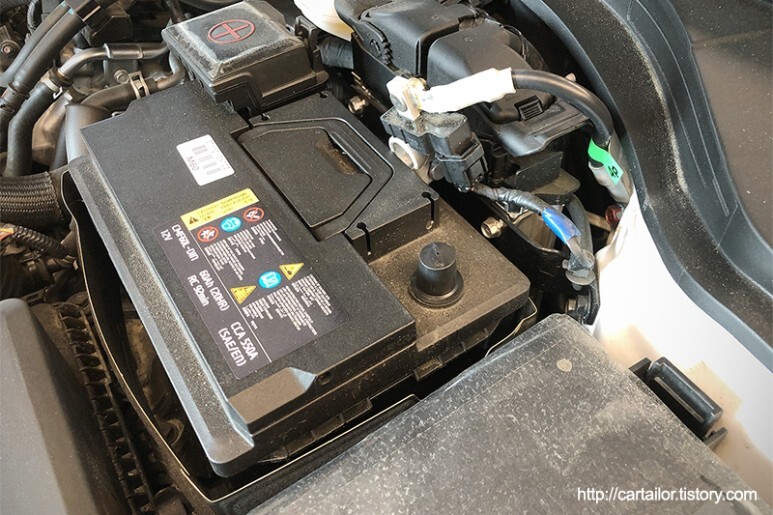

배터리 마이너스 단자 탈거 후 작업에 들어갑니다.

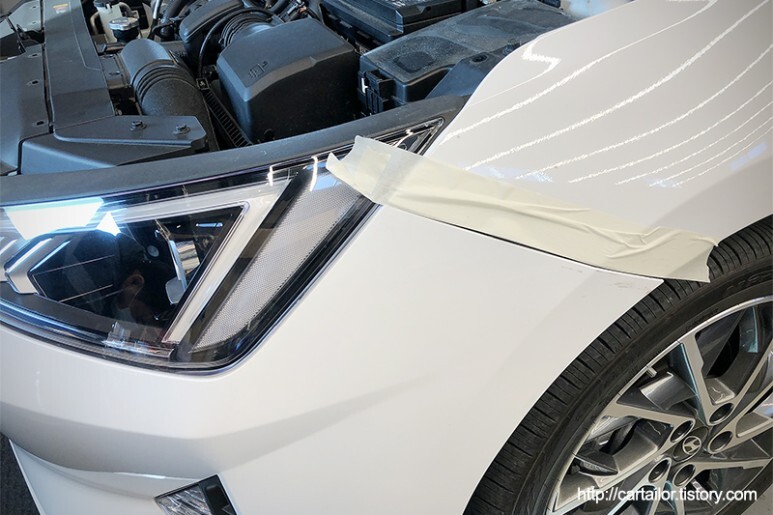

범퍼 탈착시 마찰로 인해 파손이나 흠집 발생 가능성이 있는 부분은 꼼꼼히 마스킹 합니다.

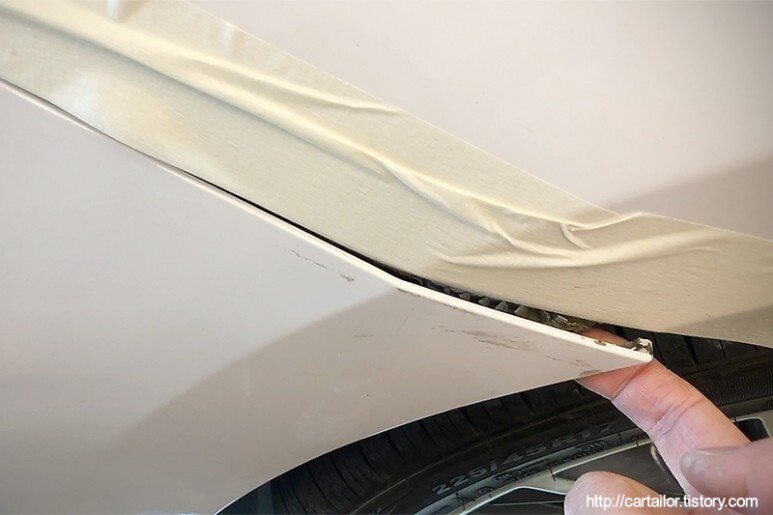

범퍼쪽 끝단에 파손의 흔적이 보이네요. 본드로 붙이려는 흔적이 보이는데, 사실 저 부분은 텐션이 있기 때문에 본드로 붙이기가 어려운 부분 입니다. 탈거 후 한번 조취를 취해 봐야겠습니다.

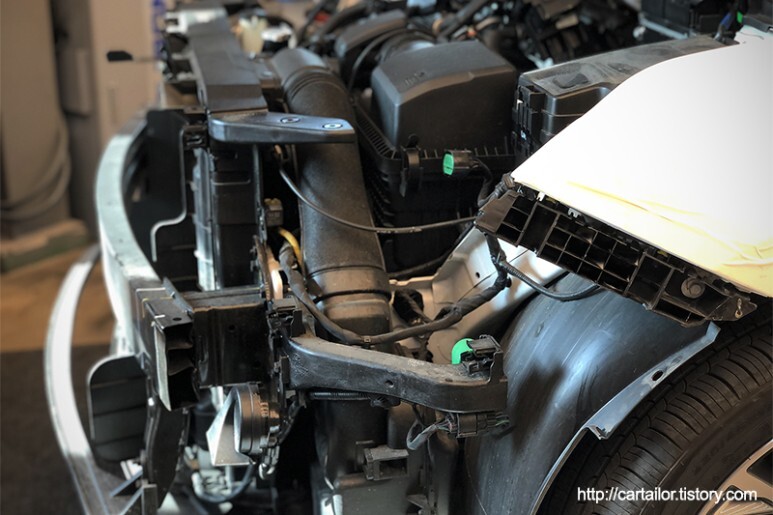

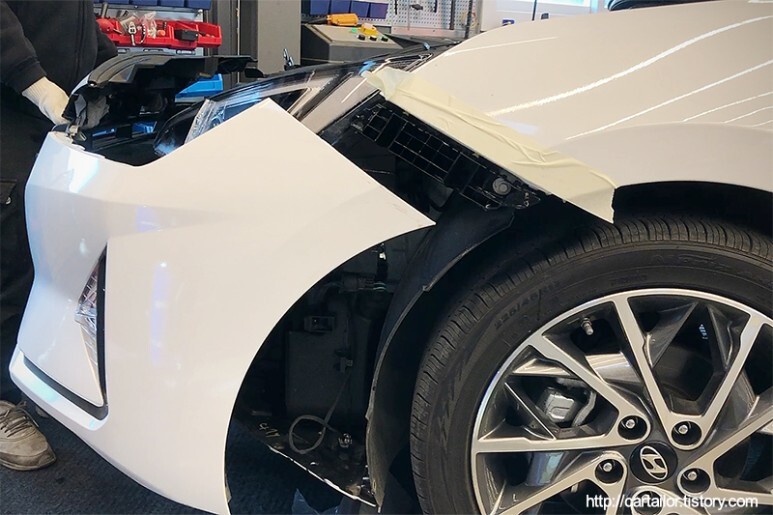

범퍼를 조심스럽게 들어내고 기존 할로겐 헤드라이트도 잘 제거합니다.

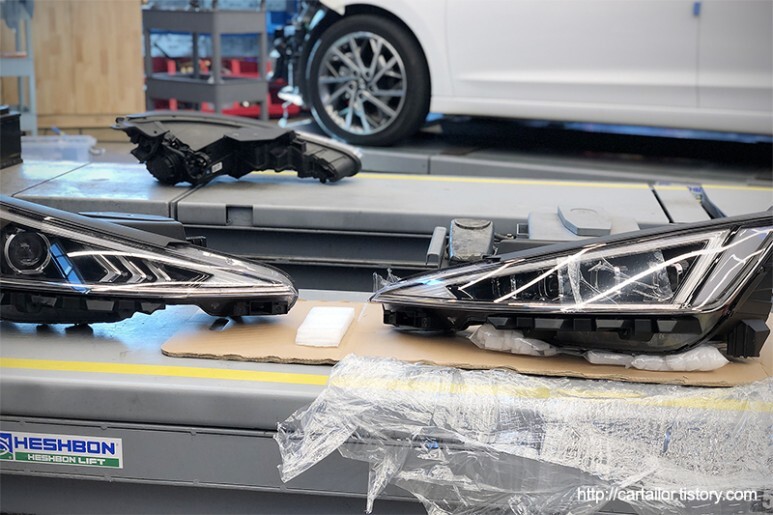

할로겐과 LED헤드라이트가 처음이자 마지막으로 조우합니다. 미점등 상태에서도 디자인적인 차이가 꾀 커 보입니다.

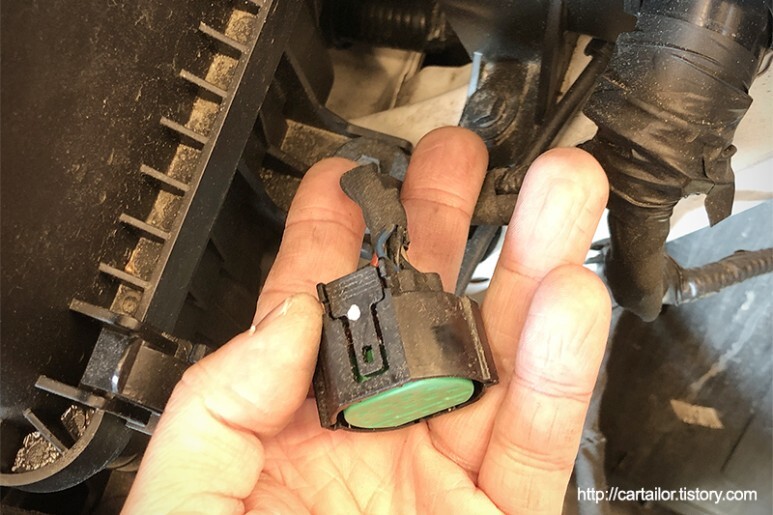

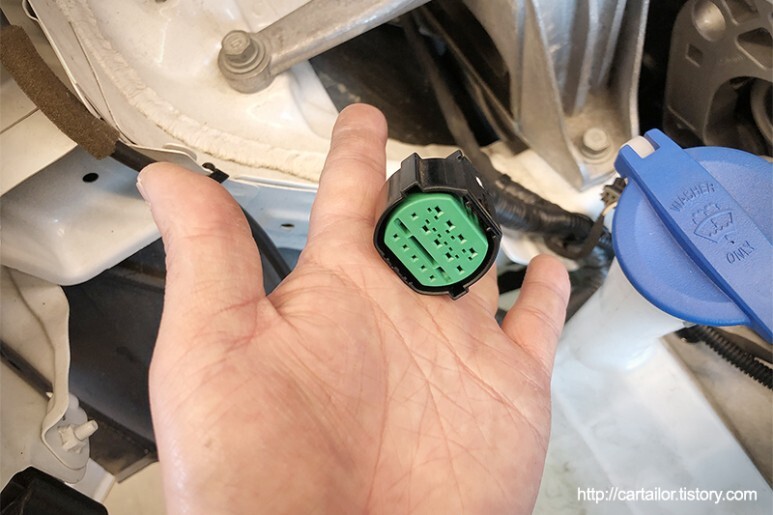

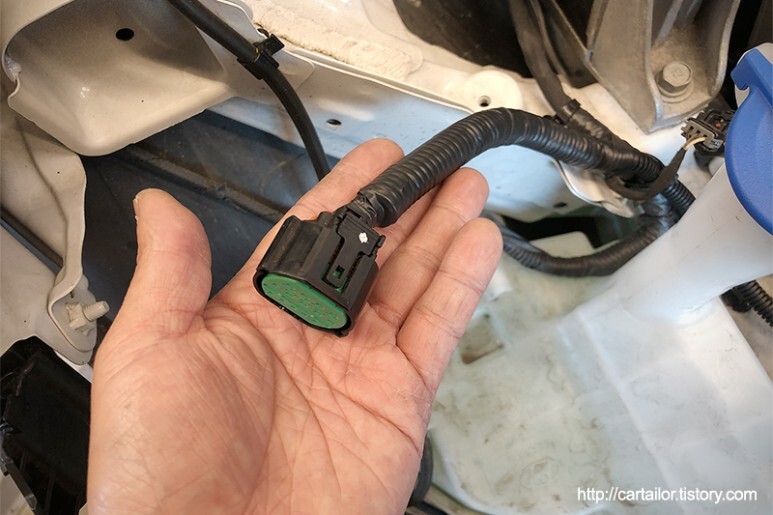

기존 할로겐 사양용 커넥터 입니다. 형상은 동일하기 때문에 핀 변경 작업과 신규 배선을 추가해 줍니다.

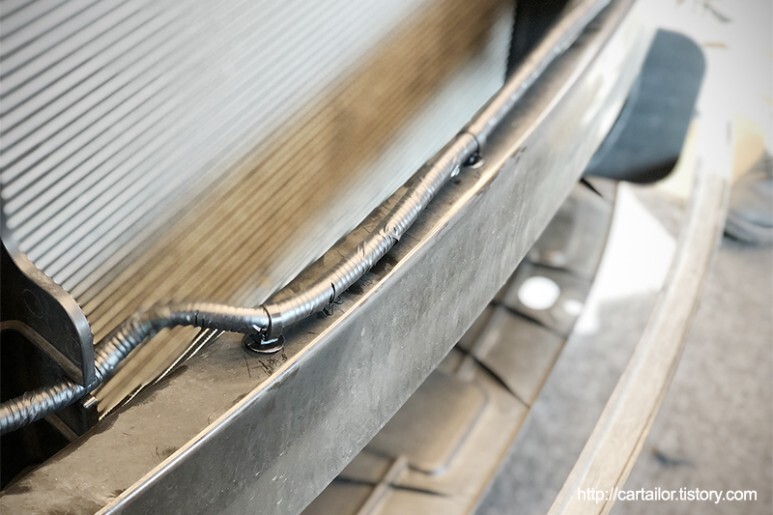

추가되는 배선은 범퍼레일을 따라 홀 타이로 잘 고정하여 필요한 곳 까지 이어줍니다.

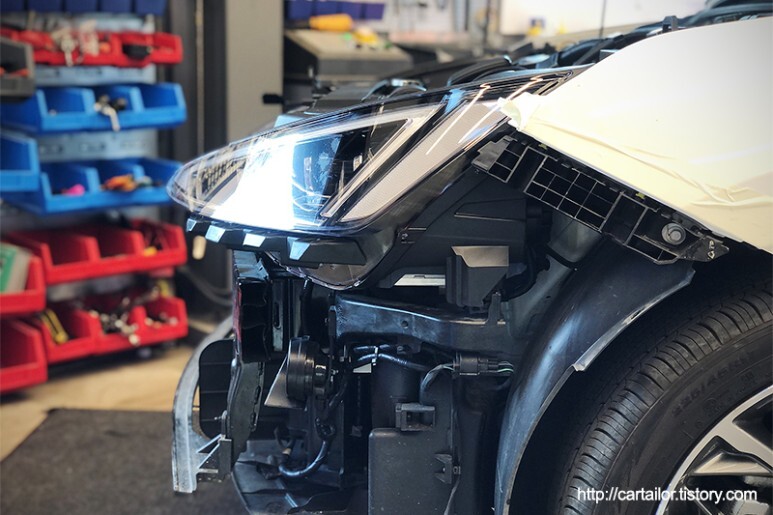

커넥터 작업 후 신품 LED헤드라이트를 장착합니다.

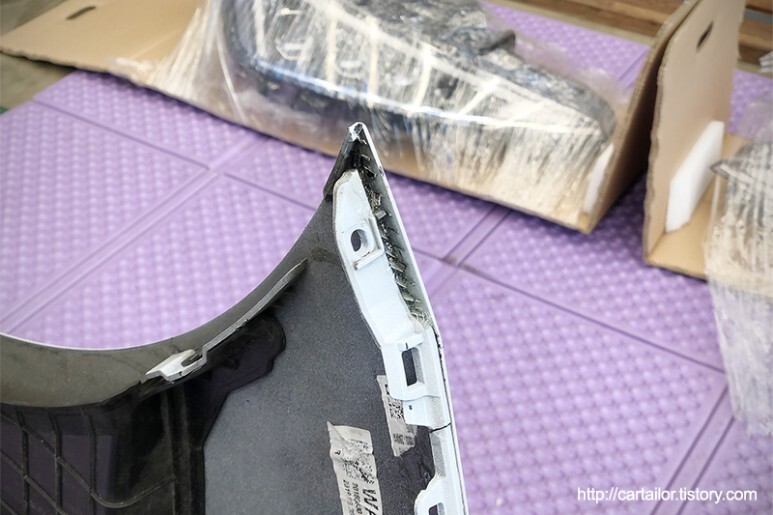

입고당시 파손되어 있던 범퍼 브라켓 체결부는 기존 수리 흔적인 본드를 깨끗하게 제거 후 열로 녹여 수리합니다.
범퍼 수리 후 원 위치에 조심스럽게 체결 후 조립합니다.

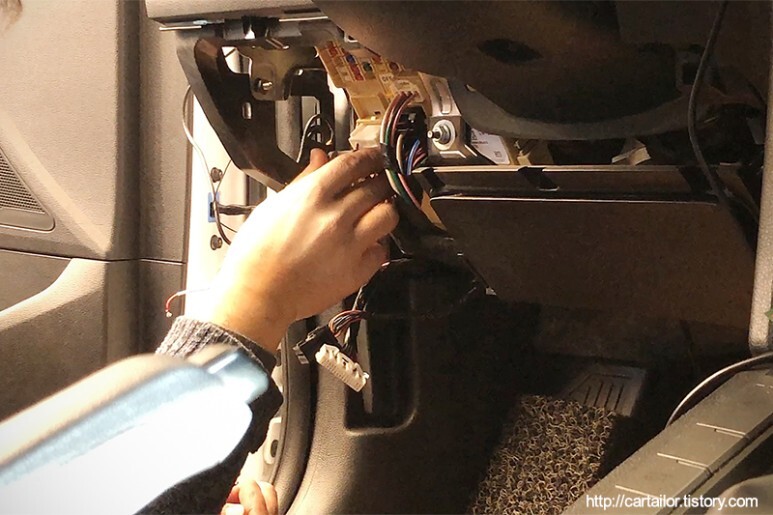

IPS도 LED헤드라이트를 지원하는 사양으로 교체 후 필요한 배선작업을 진행합니다. 물론 모든 배선작업은 순정 핀을 삽입 후 꼼꼼하게 마감하여 작업 흔적이 남지 않으며, 공장출고 장착품과 같은 회로와 로직대로 정확하게 작동하게 하기 때문에 순정품과 동일한 기능과 내구성을 보장 받을 수 있습니다.
장착이 완료된 모습입니다. 역시 FULL LED가 좋긴 좋네요. 미점등 상태에서도 확실히 세련미가 남 다릅니다.

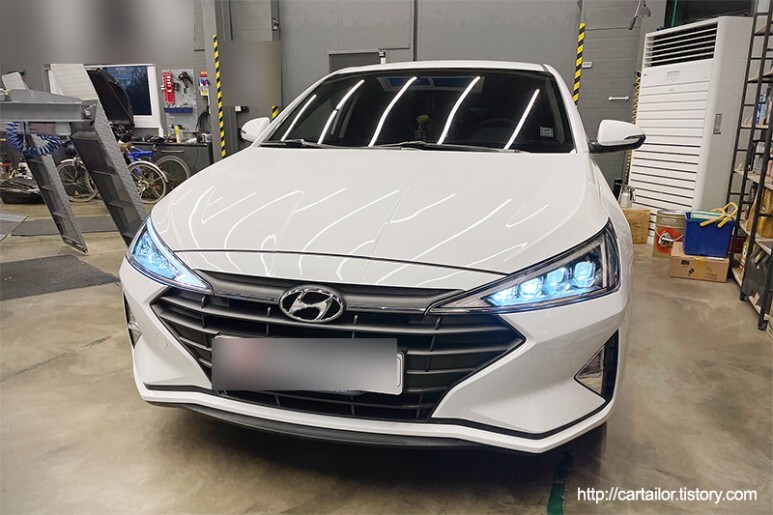

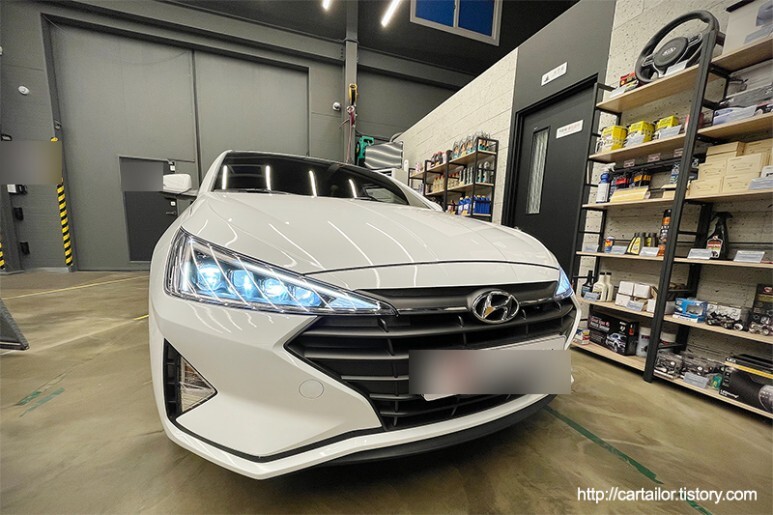

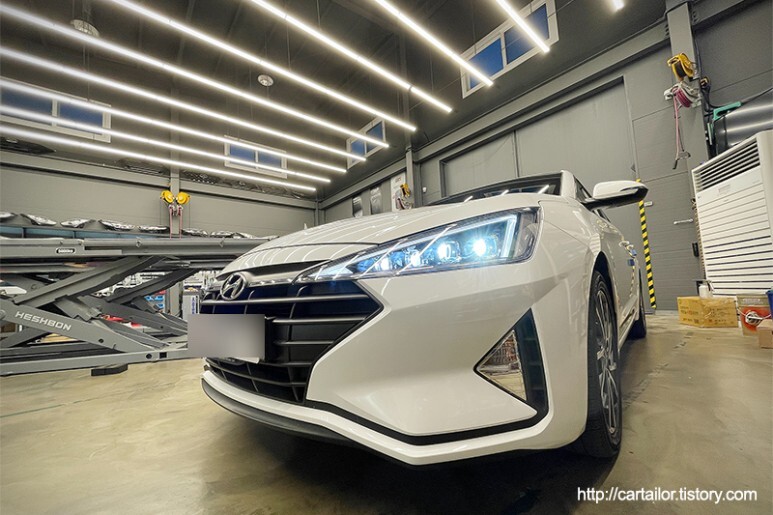

배터리를 연결 후 점등해 봅니다. 영롱한 LED광원이 떨림이나 깜빡임 없이 잘 작동하며, 하이빔 및 수동 레벨링조절장치 인풋에 따른 조사각 높낮이도 정확하게 움직여 줍니다.

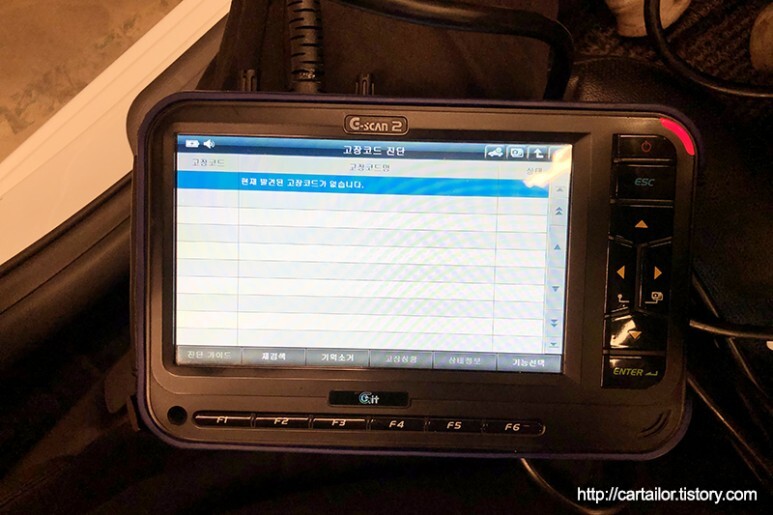

관련 고장코드는 띄우지 않는지도 확인해 봅니다.

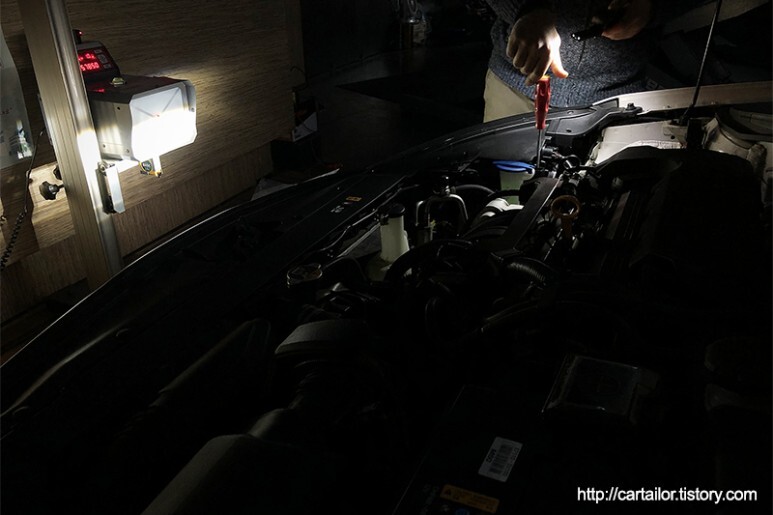

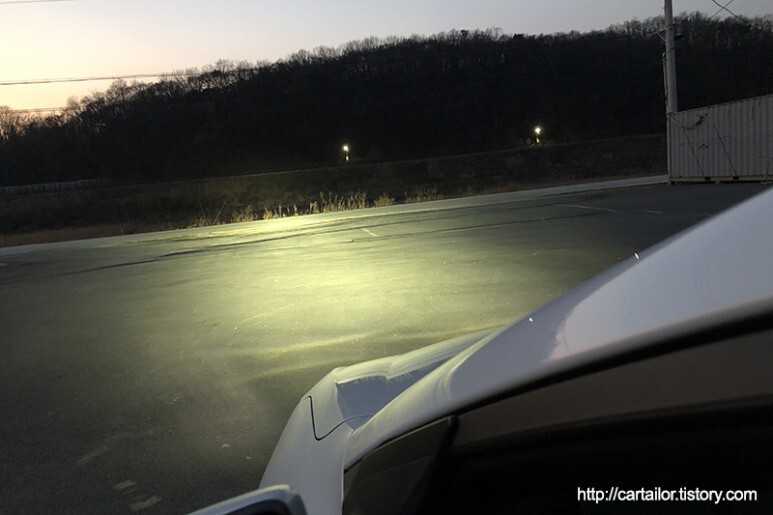

모든 기능이 정상적으로 작동하는 것을 확인했으니 마지막으로 조사각시험기를 사용하여 정확하게 조사각을 맞춰 줍니다. 신품이라도 조사각이 다 제각각이며 보수적으로 법적 하한 한계선 부근까지 맞춰 출고되는 경우가 많기 때문에, 정확하게 촛점을 조절하여 LED의 높은 직진성과 시원한 시야를 타인에게 피해없이 규정범위 내에서 온전히 누릴 수 있게 합니다.

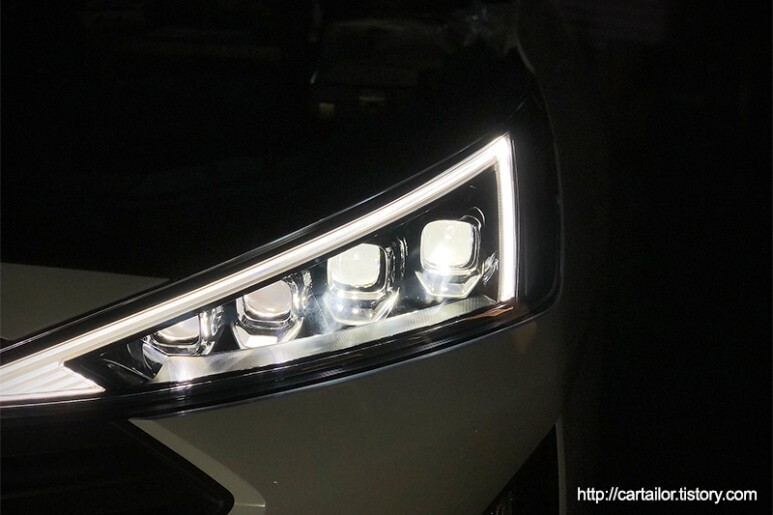

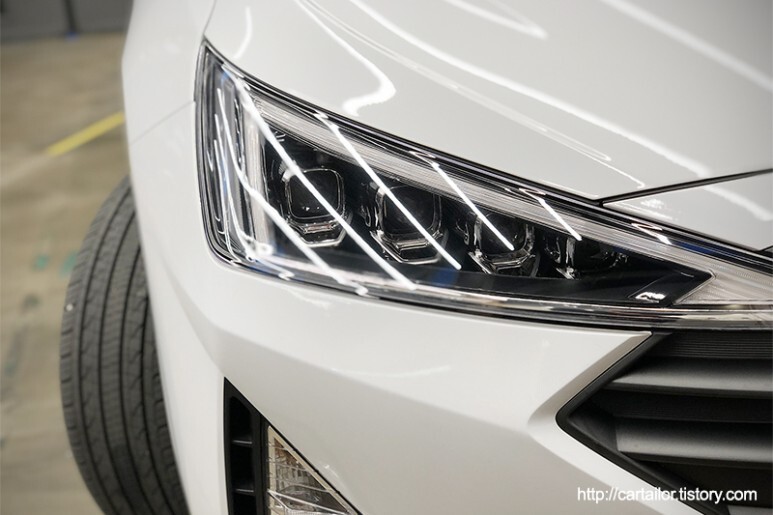

모든 작업을 마친 LED헤드라이트 입니다. 더이상 세련된 화이트 바디에 반하는 누런 전구는 없습니다.

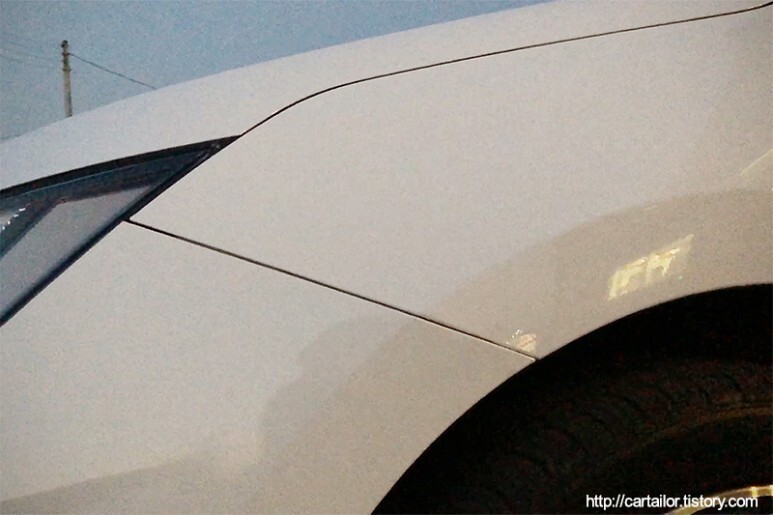

입고시 덜렁거렸던 범퍼도 깔끔하게 수리되었습니다.

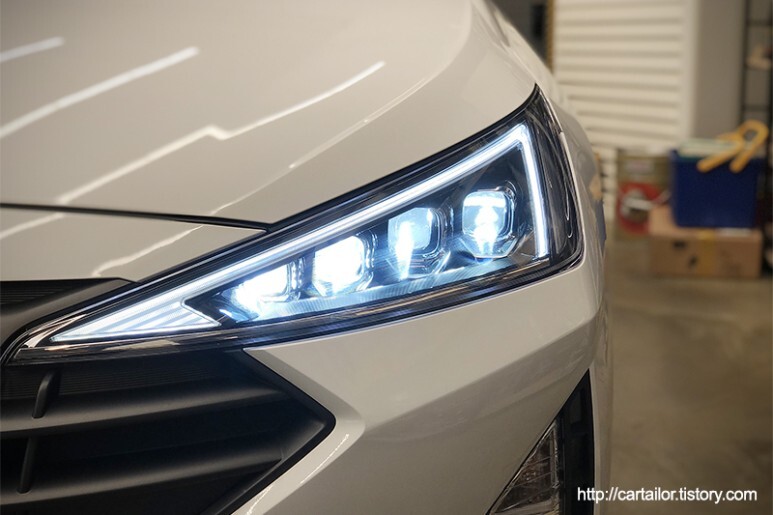

얼짱 각도에서 보니 약간 푸른빛이 돌기도 하는게 정말 예쁩니다.
감사합니다. 정확한 부품과 꼼꼼한 설치로 어둡고 불편한 야간운전 시야도 시원하게 해결하시고 FULL LED의 세련된 외관도 100% 공장 출고사양과 동일한 기능과 내구성, 그리고 합법적으로 누려보시기 바랍니다.
