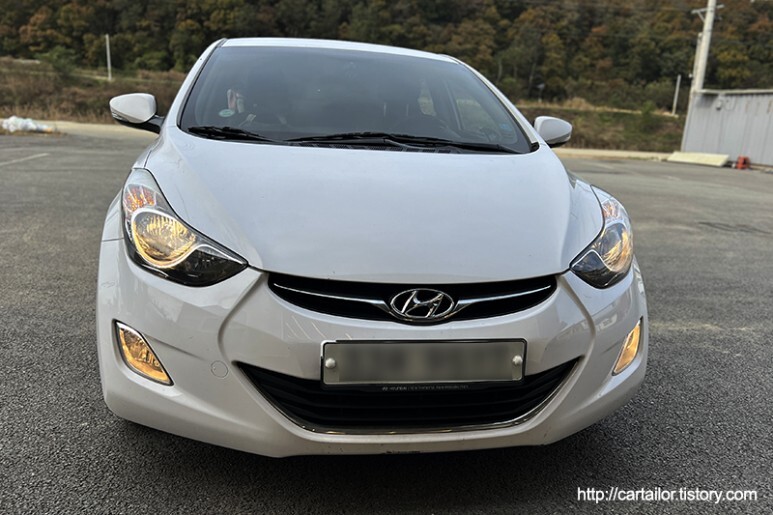

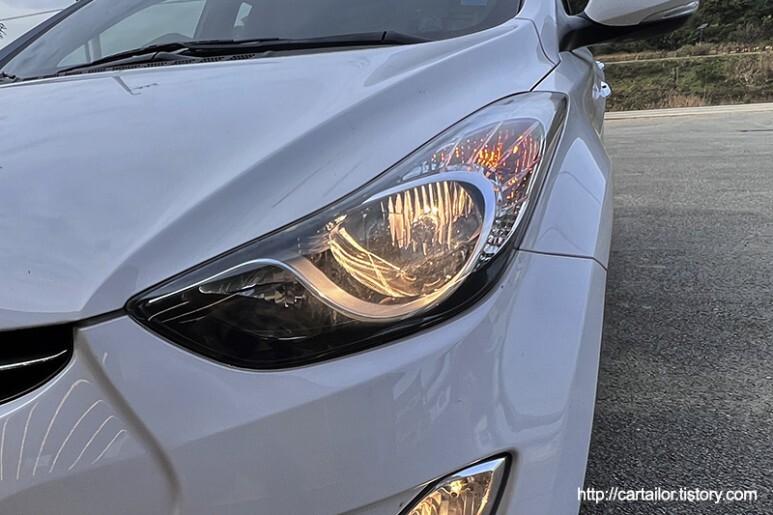

새하얀 화이트 색상의 아반떼MD 차량입니다. MD 시리즈 전기형으로 클리어 타입의 할로겐 헤드램프가 탑재되어 있습니다. 어두운 야간 시야 개선 및 누런 할로겐을 벗어나고자 방문해주셨습니다.
해당 차량처럼 클리어 타입 할로겐은 자기인증LED와 같은 합법 튜닝이 불가합니다. 합법적인 LED광원장착을 위한 전재 조건 중 하나가 프로젝션 램프인 경우만 가능하기 때문인데요, 다행히 페이스리프트 모델인 더뉴아반떼MD 모델의 경우 프로젝션 헤드램프가 장착되어 출고 되었기 때문에 헤드램프를 기존 클리어 타입에서 더뉴아반떼MD 모델용으로 교환하면 합법적으로 인증 LED벌브 장착이 가능합니다.

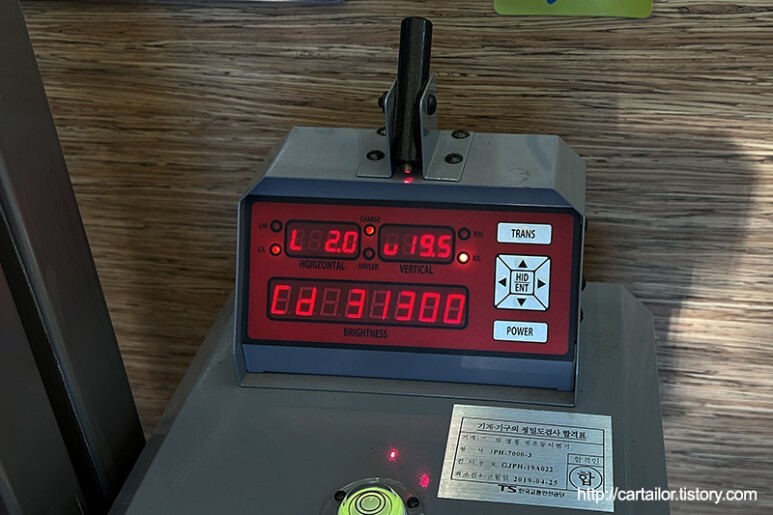

입고 후 라이트 테스터기를 이용해 조사각 및 칸델라 수치를 측정합니다. 좌측은 운전석으로 우측 하향으로 쏠려 있으며, 조수석은 좌측 하향으로 조사각이 틀어져 있습니다. 양쪽 모두 칸델라(cd) 수치는 준수한 편입니다.

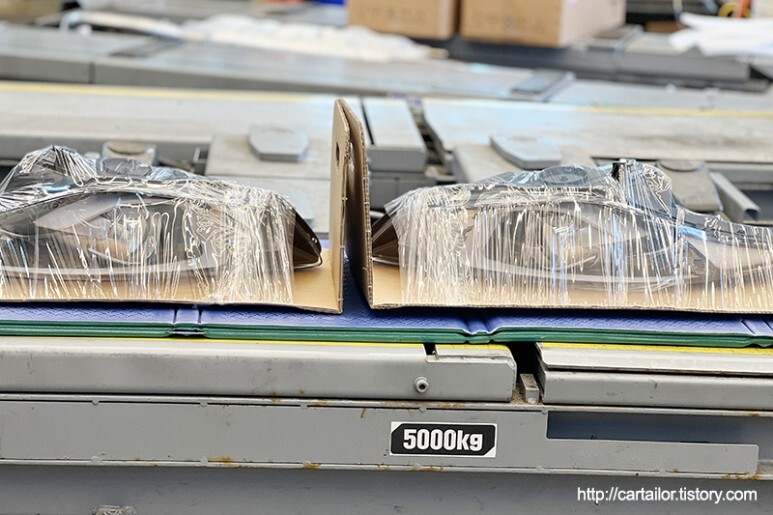

더뉴아반떼MD용 프로젝션 헤드램프의 모습입니다. 해당 제품은 면발광이 없는 타입의 제품으로, 단순히 LED 전구 튜닝을 위해 접근한다면 이 제품 선택이 괜찮아 보입니다. 면발광이 추가되면 이쁘긴 하지만 그 만큼 제품 가격이 확 올라가게 되거든요. 필요에 따라 선택하시면 되겠습니다.

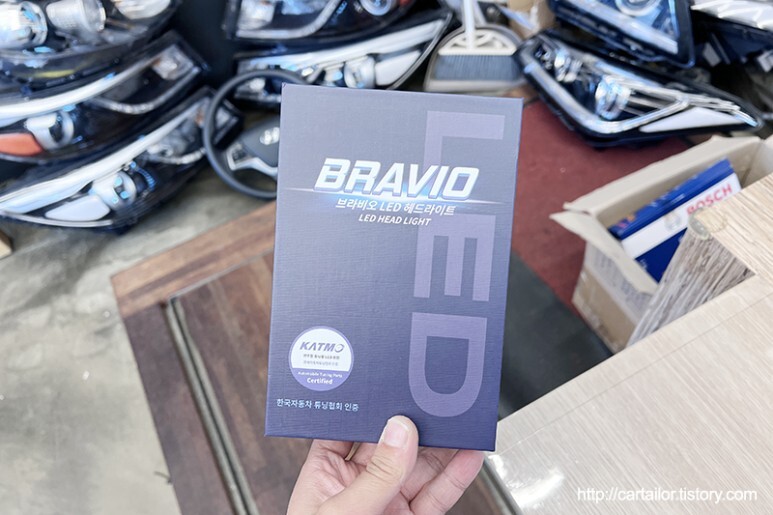

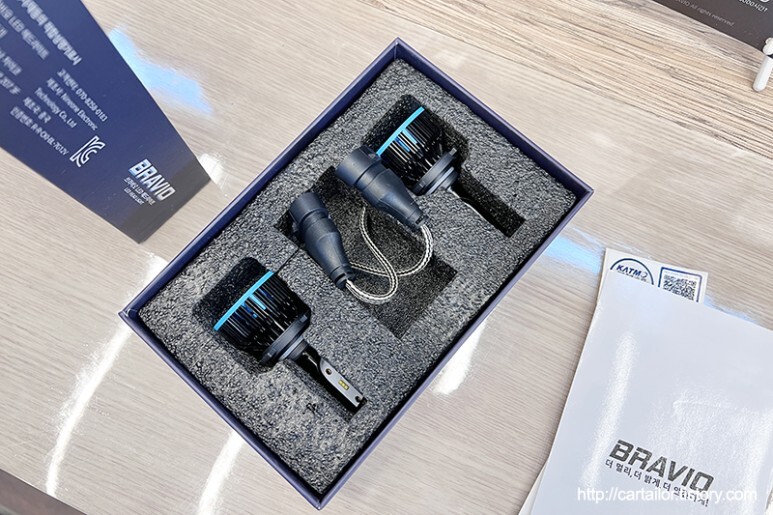

브라비오LED V1 9005 제품입니다. 국토부 인증을 받은 합법LED 제품으로 검사통과 가능하며, 제품 보증 1년을 제공합니다. 준수한 밝기, 간편한 장착이 특징입니다.
하지만 모든 차종이 장착할 수 있는 게 아닌데요. 아반떼MD 처럼 9005 4등식 타입은 반드시 전용 제품으로 장착해야 합니다. 해당 제품에 대한 간단한 Q&A 그리고 장착 가능 차종 리스트는 하단 포스팅에서 확인할 수 있습니다.
브라비오LED 장착 및 합법적 인증가능 차종 안내
1. 인증받은 차량의 모델(연식, 사양 등)에만 사용이 가능 브라비오 LED제품은 차량의 모델별로 LED벌브 제품 장착의 적합성을 '사전인증' 받은 제품입니다. 전구의 '규격'별 인증이 아니기
cartailor.tistory.com
브라비오 LED헤드라이트 관련 문의(Q&A) 정리
안녕하세요, 최근 브라비오 LED관련 문의가 많아 저희가 장착시공하였던 고객들의 피드백과 경험을 대상으로 참고할만한 사항을 정리해 보았습니다. 좀더 세부적이거나 기술적인 문의는 브라비
cartailor.tistory.com

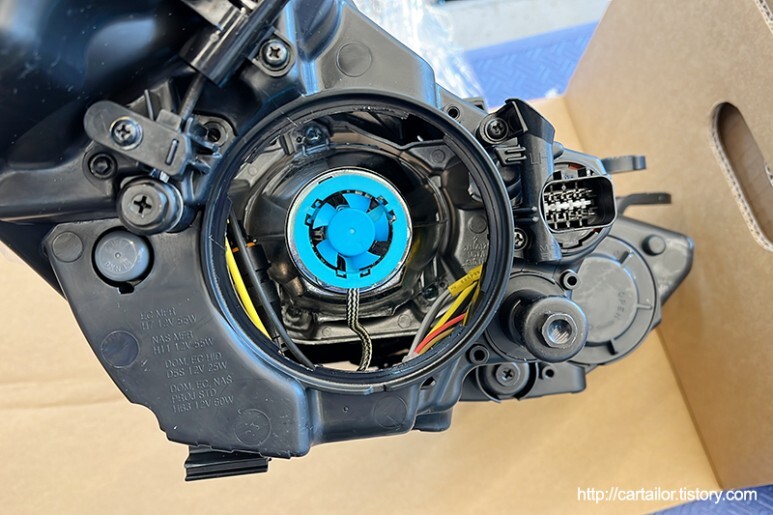

먼저 신품 라이트의 더스트캡을 열어준 후, 브라비오LED를 장착합니다. 배선 방향은 6시가 되도록 해주고요. 라이트 어셈블리가 장착되기 전에 벌브 교체를 하니 정말 편하고 쉽습니다.

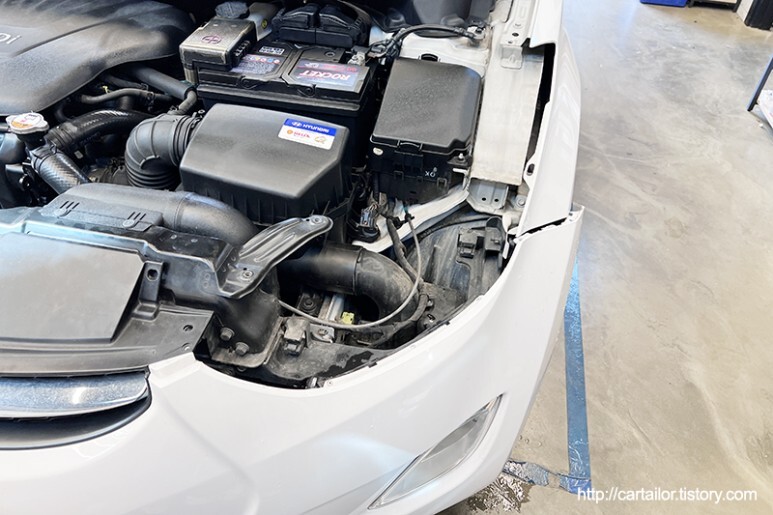

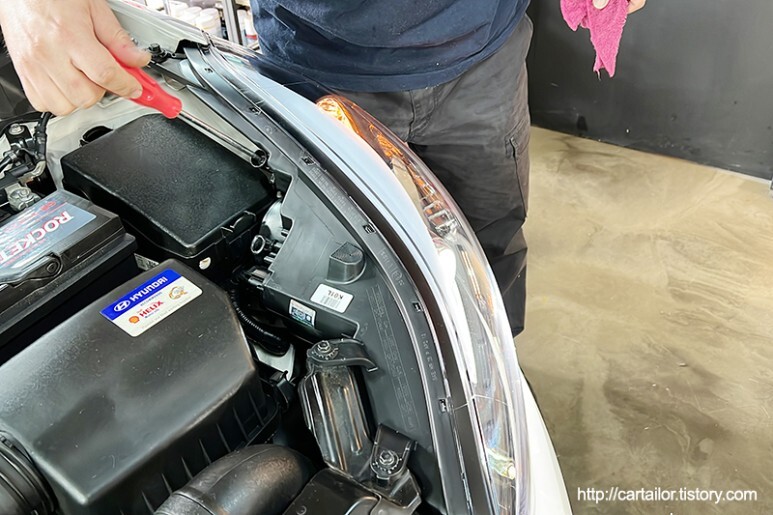

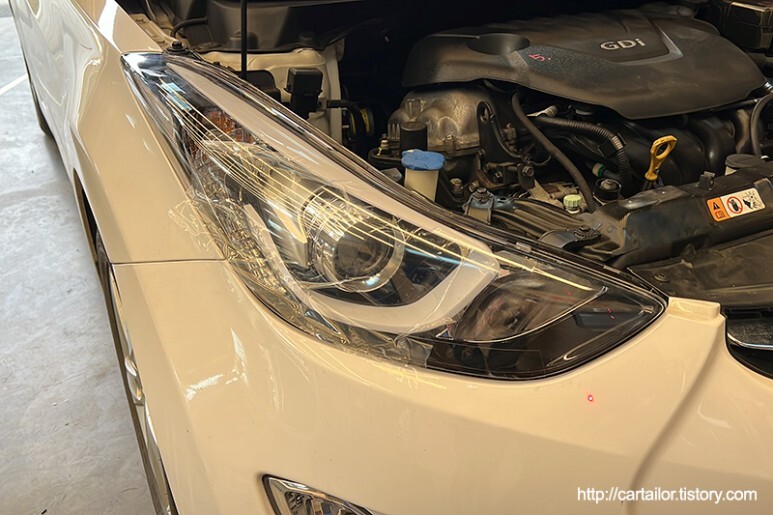

범퍼를 이격시킨 후, 기존 클리어 타입 헤드램프를 탈거합니다. 헤드램프 자체는 형상이 동일하기 때문에 별도의 가공이나 개조 없이 그대로 정확하게 장착이 되는데요, 커넥터가 달라 별도의 변경작업이 필요합니다.

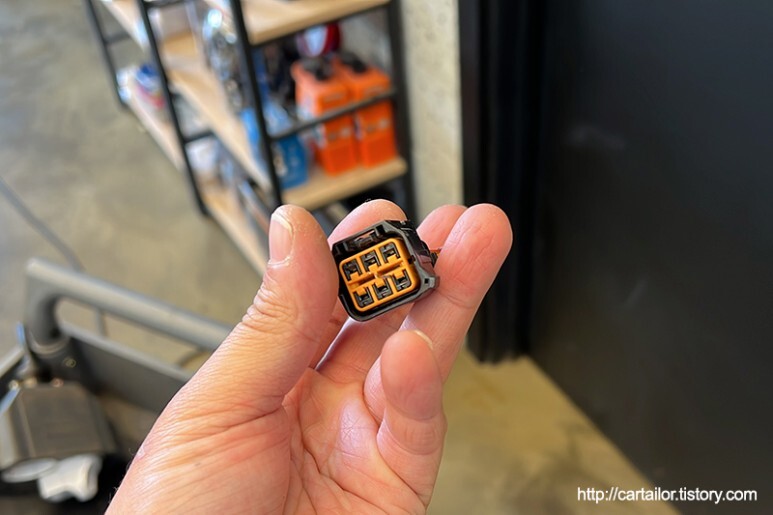

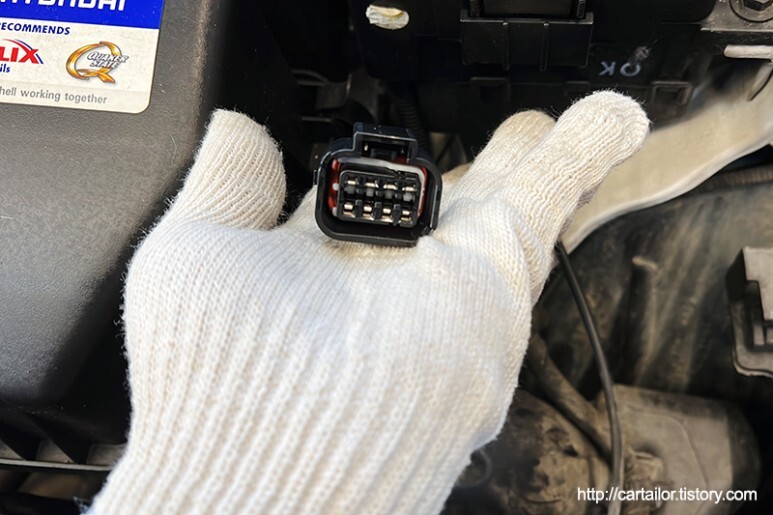

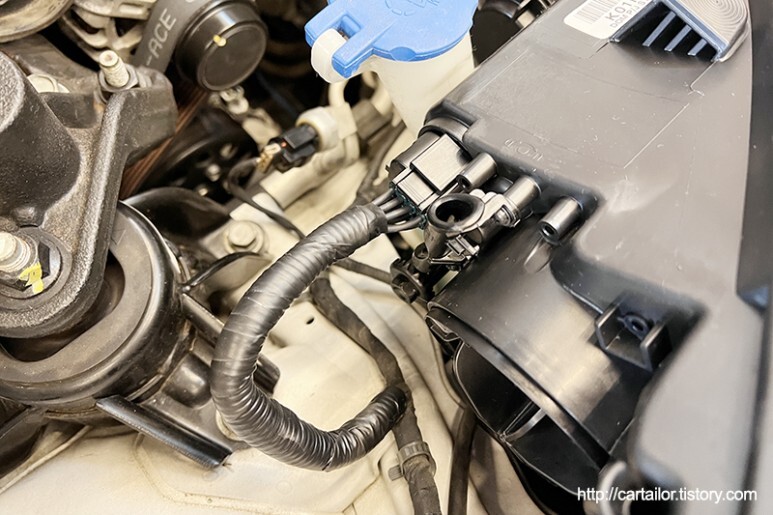

클리어 타입 헤드램프는 6핀 커넥터를 사용합니다. 하지만 프로젝션 타입은 8핀 커넥터를 사용하도록 되어 있죠. 컨버젼 작업을 진행해줍니다.

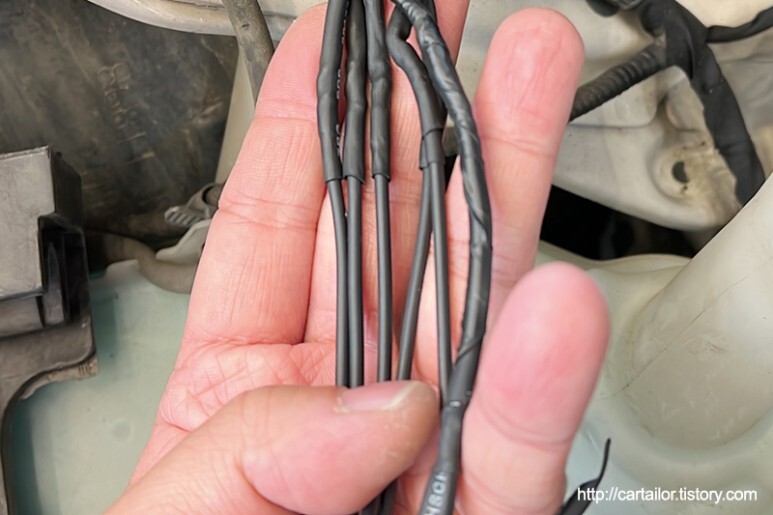

작업을 마친 커넥터는 작업흔적이나 별다를 특이사항이 남지 않는 순정상태 그대로를 자랑합니다.
시동을 걸어 라이트 작동 상태를 확인 후, 조사각 조절을 시작합니다. 선행 및 맞은 편 차량 눈부심 방지와 함께 제조사가 의도하는 밝기 구현을 위해 필요한 작업입니다.

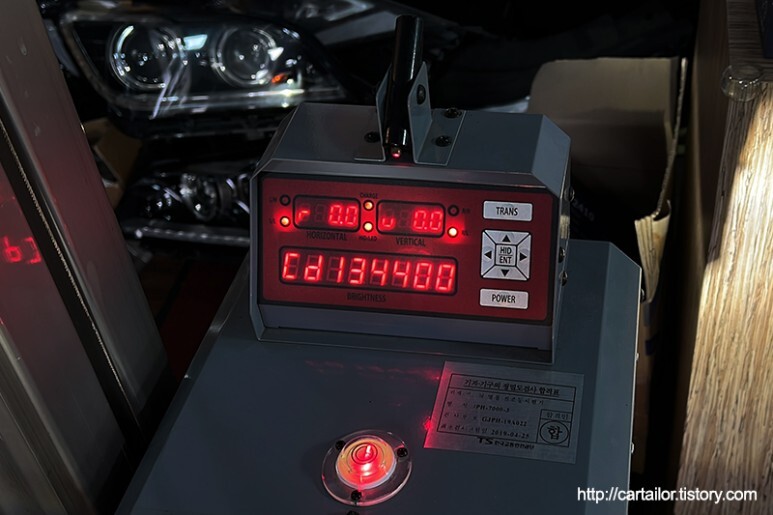

[운전석] 좌측은 장착 전, 우측은 프로젝션 헤드램프 + 브라비오LED 장착 + 라이트 조사각 조절 후 확인한 조사각 및 칸델라(cd) 수치입니다. 약 3배 정도의 칸델라 수치 상승이 이뤄졌네요.
[조수석] 좌측은 장착 전, 우측은 프로젝션 헤드램프 + 브라비오LED 장착 + 라이트 조사각 조절 후 확인한 조사각 및 칸델라(cd) 수치입니다. 운전석과 마찬가지로 2.8배 이상의 수치 증가를 보여줍니다.

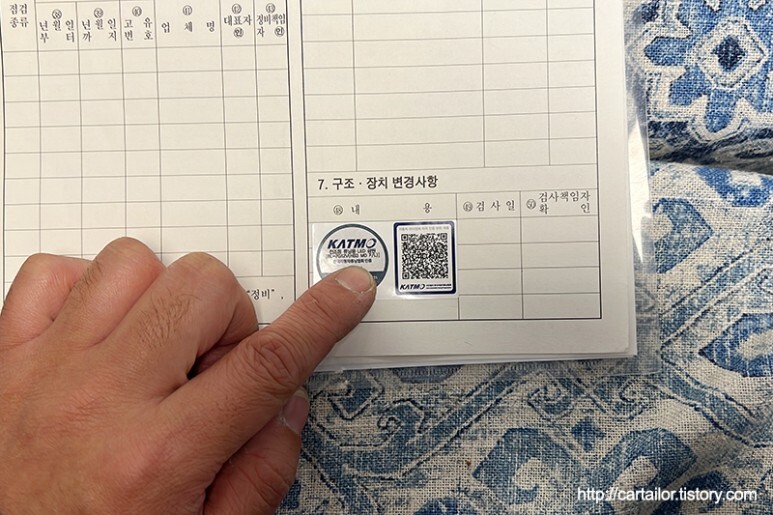

검사통과를 위한 사전 인증 스티커 부착 및 전사등록을 진행합니다. 해당 작업을 위한 별도 구조변경 및 서류작업은 필요없습니다.

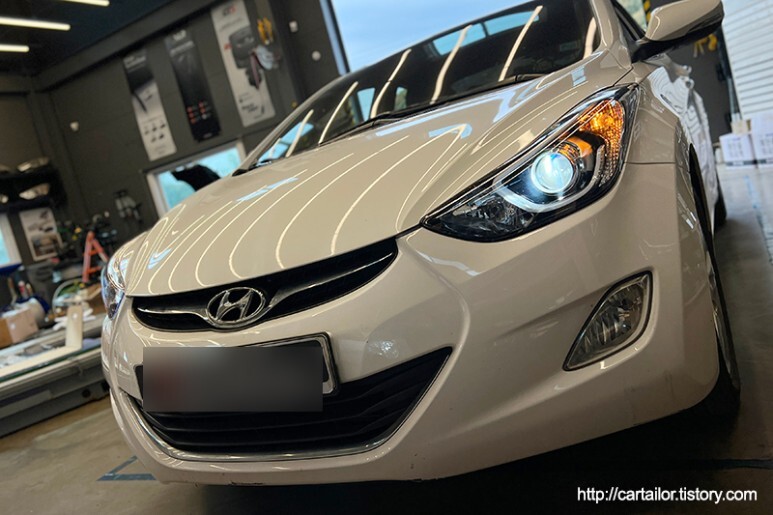

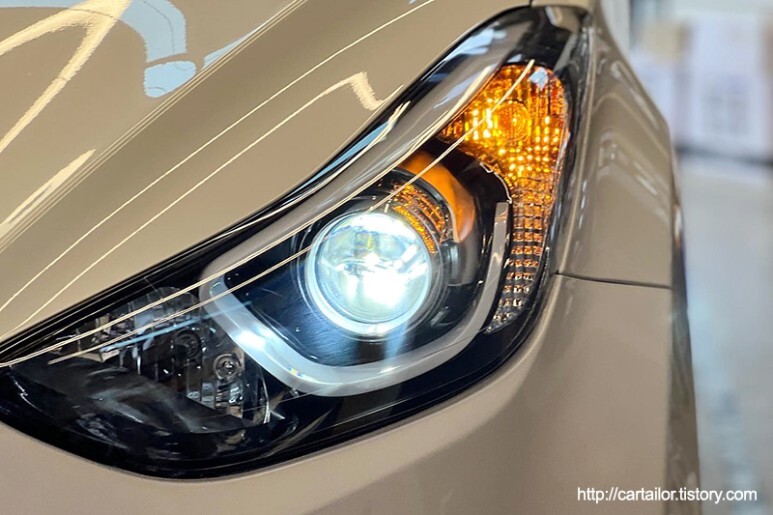

좌측은 할로겐, 우측은 LED의 모습입니다. 프로젝션 램프의 외관과 함께 LED의 시원한 색온도로 인해 분위기가 확 달라보입니다. 야간 시야 개선은 당연하고요.
