아반떼 AD 차량이 전방주차센서 장착을 위해 입고되었습니다. 요즘이야 후방카메라에 어라운드뷰 까지 장착이 되는 차량이 흔하지만 불과 10여년전만 해도 전방센서는 고사하고 후방센서도 최고급 차량에서나 찾아볼 수 있었습니다. 소형 차량이라도 막상 필요가 없을 것 같지만 최근 차량들은 유선형 디자인으로 인해 차량의 앞쪽 끝단을 파악하기가 어려우며 커진 차체와 더불어 도로사정이나 주차여건이 점차 나빠지면서 보다 섬세한 동작으로 차량을 운전해야 하는 경우도 늘어났습니다.

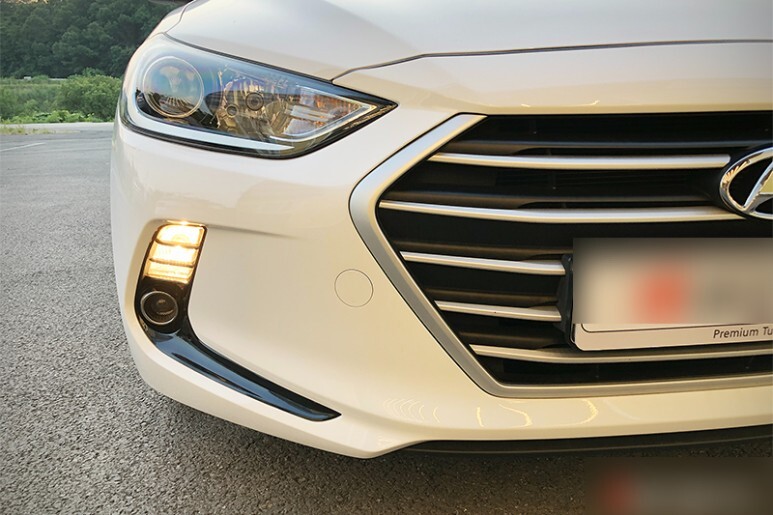

전방센서자리는 당연히 비어있습니다. 원래는 범퍼를 바꿔야 하지만 가공을 통해 정확한 위치에 센서를 장착합니다.
주차 버튼자리도 비어있습니다. 버튼어셈블리 교체로 필요시 끄고 켤 수 있게합니다.

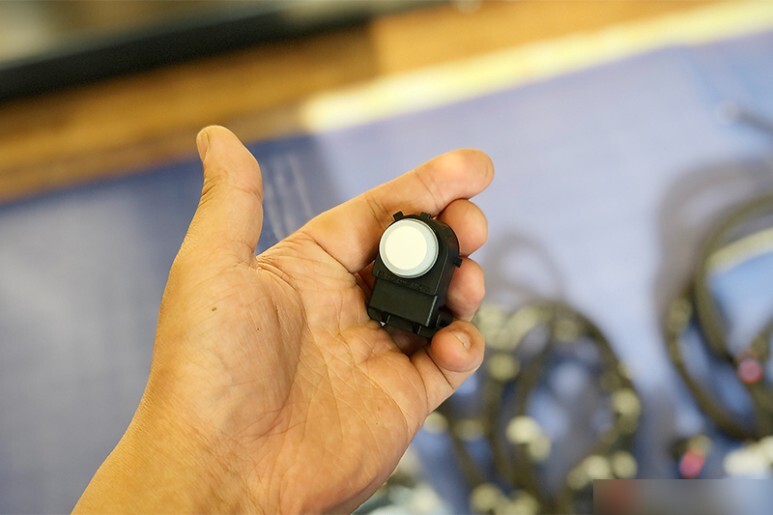

센서는 차대번호를 통해 해당차량의 색상과 정확하게 일치하는 색상으로 도색되어 나오는 모비스 순정품으로 준비합니다.

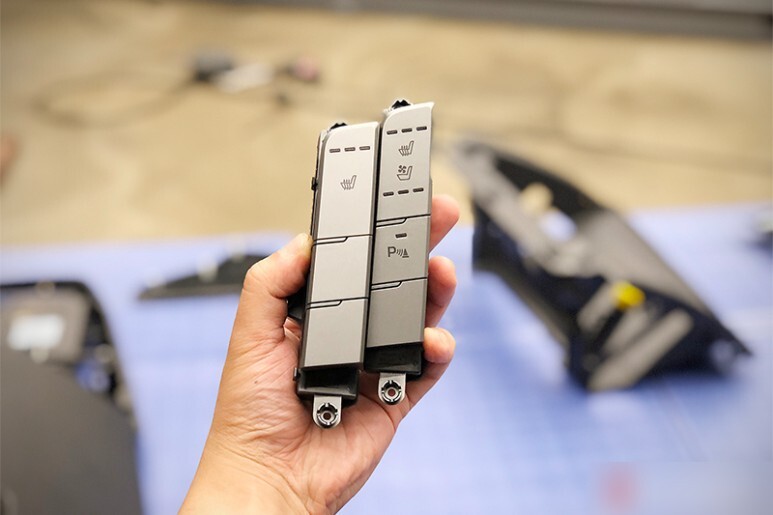

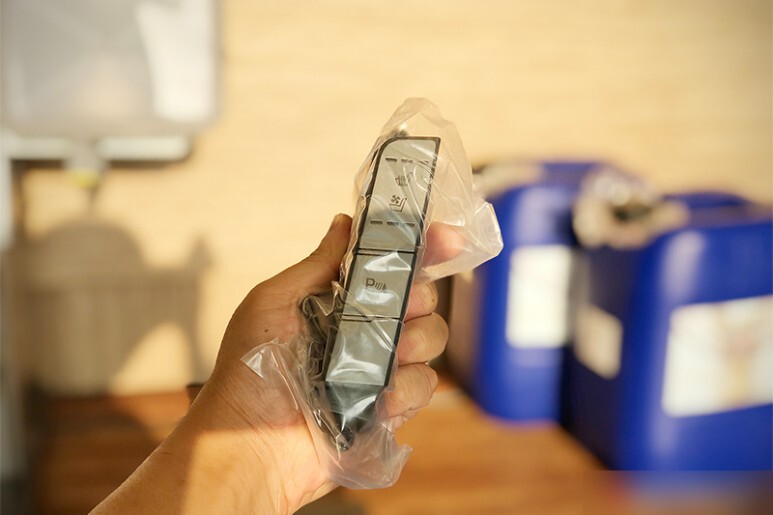

스위치 어셈블리입니다. 일체형이기 때문에 개별 스위치만 교체가 불가능한데, 부득이하게 냉방시트 스위치가 있는 사양에만 주차보조 옵션이 묶여 있는지 이 조합으로 밖에 장착할 수 없습니다. 물론 스위치만 단다고 해서 냉방시트가 작동하지는 않지만 열선은 그대로 사용가능 합니다.

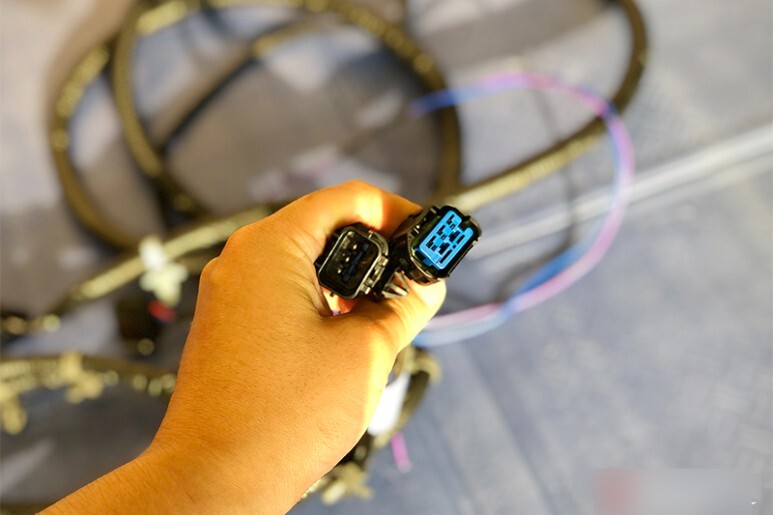

범퍼 와이어링 어셈블리와 차체 와이어릴 어셈블리를 연결하는 커넥터 역시 순정 방수 커넥터로 준비합니다.

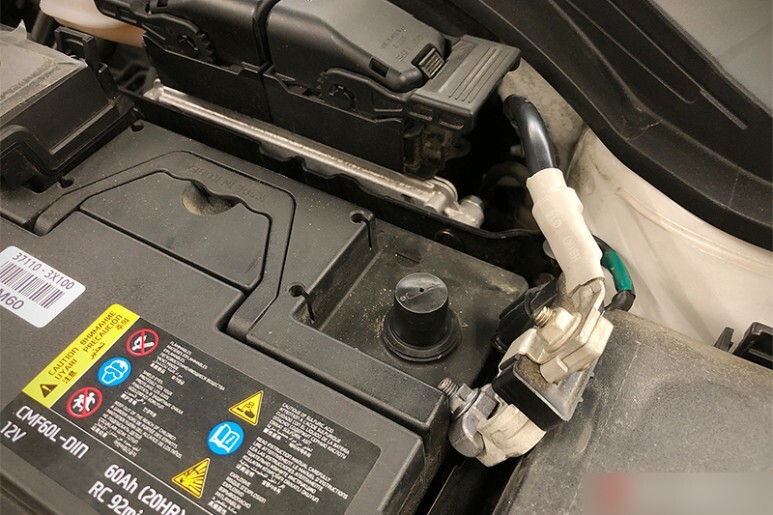

BCM 작업이 동반되기 때문에 배터리 마이너스 단자를 제거하여 차체로 흐르는 전원을 차단 후 작업을 시작합니다.

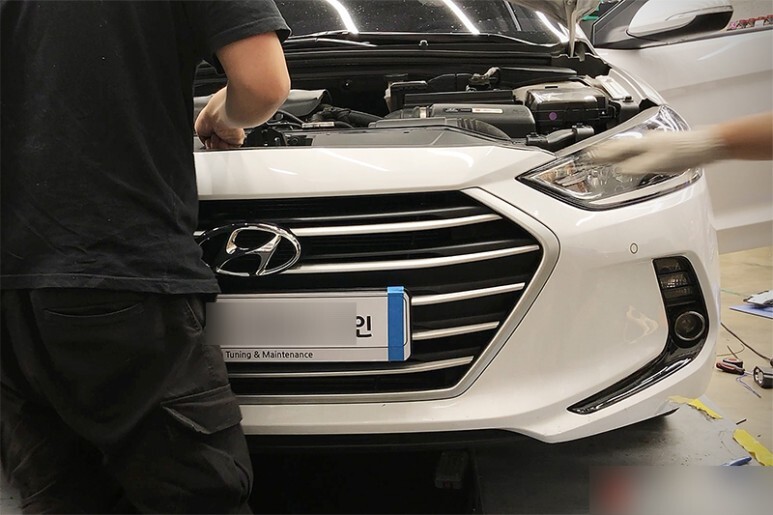

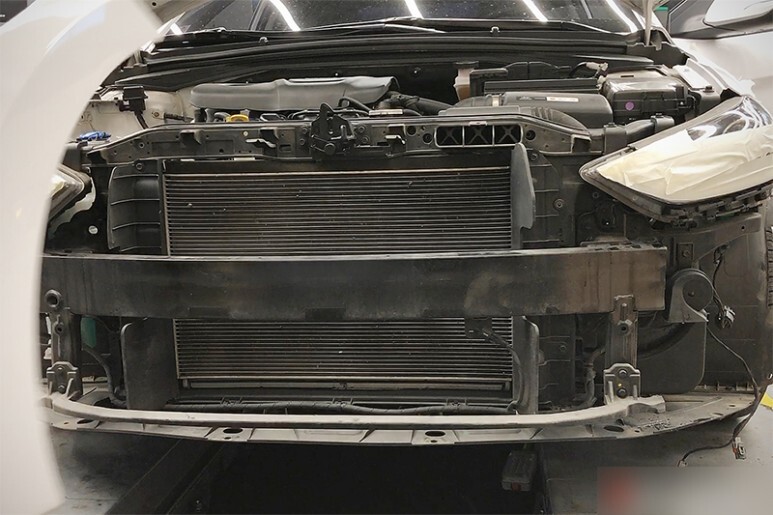

가장먼저 범퍼를 탈거 합니다. 탈착시 마찰이 발생할 수 있는 부분은 꼼꼼하게 마스킹하여 도장을 보호합니다.

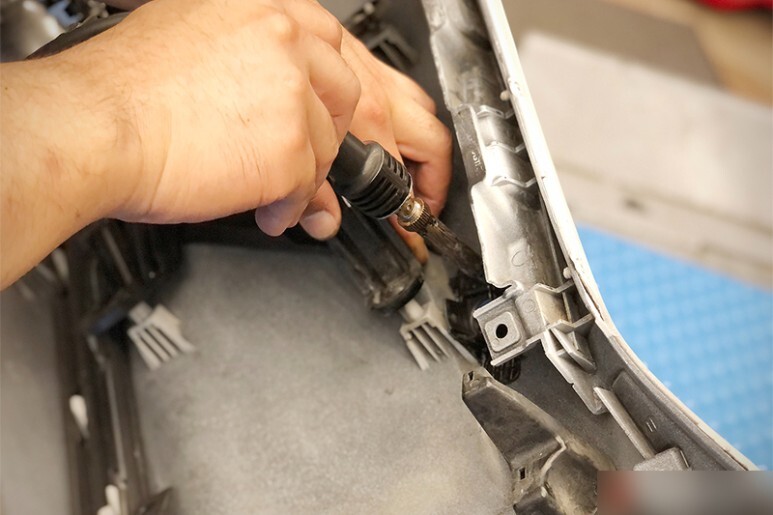

범퍼 쪽 정확한 위치에 타공 후 순정 브라켓을 장착합니다. 순정브라켓을 사용하기 때문에 차 후 사고로 인해 파손되거나 고장나는 경우 개별 센서만 간단하게 똑딱이 방식으로 교체가 가능합니다.
그릴 쪽에도 센서를 장착합니다.

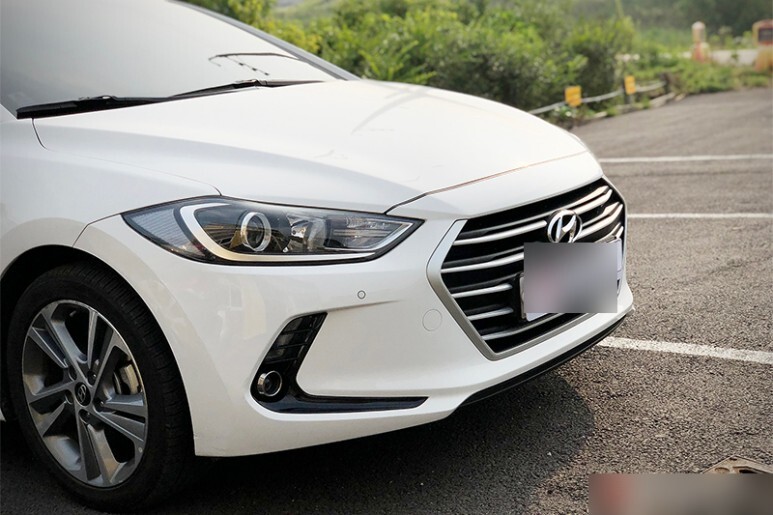

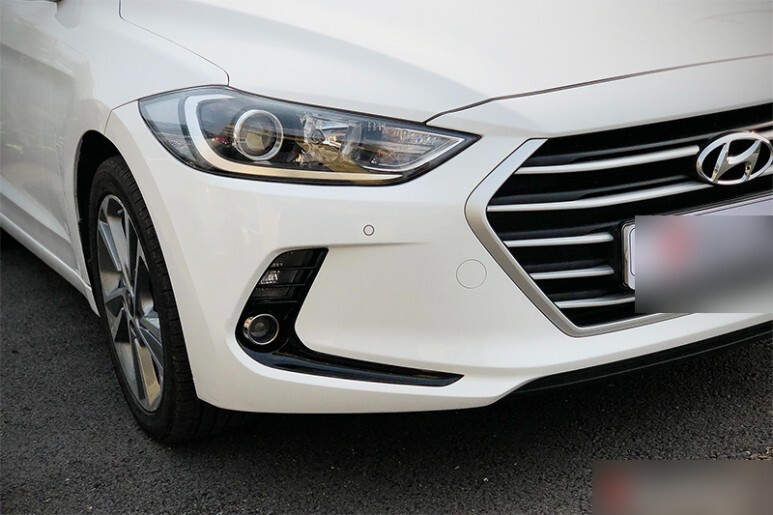

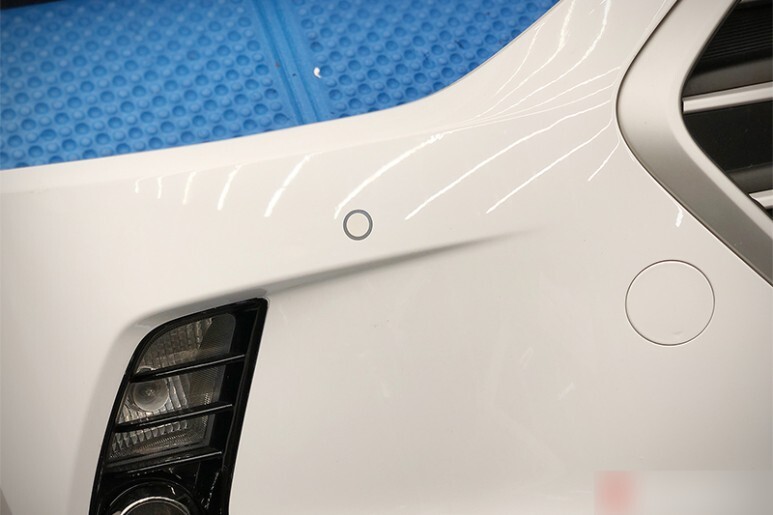

깔끔하게 정위치에 잘 장착되었는지 확인합니다. 매우 깔끔하네요.

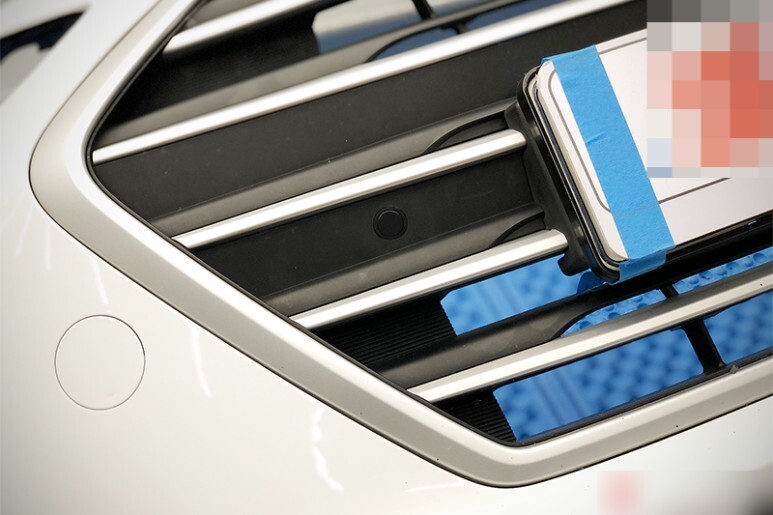

그릴 쪽은 무광검정색 센서가 장착되어 거의 보이지 않습니다.

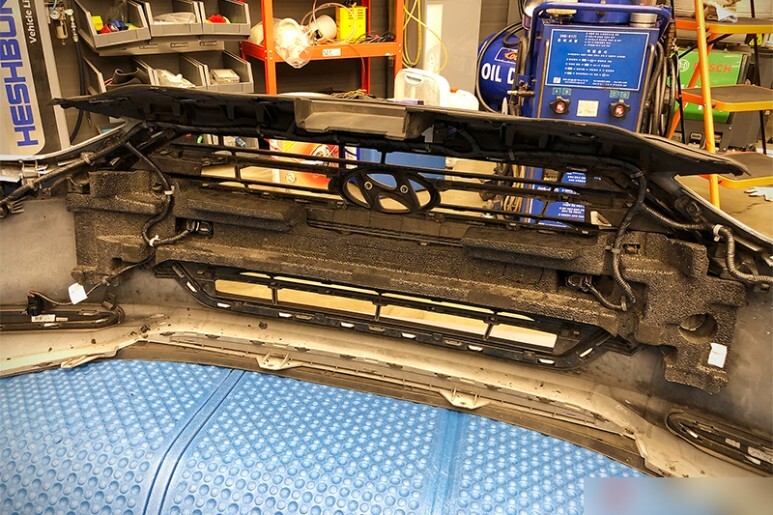

와이어링 하네스를 뚝딱 깔아줍니다.

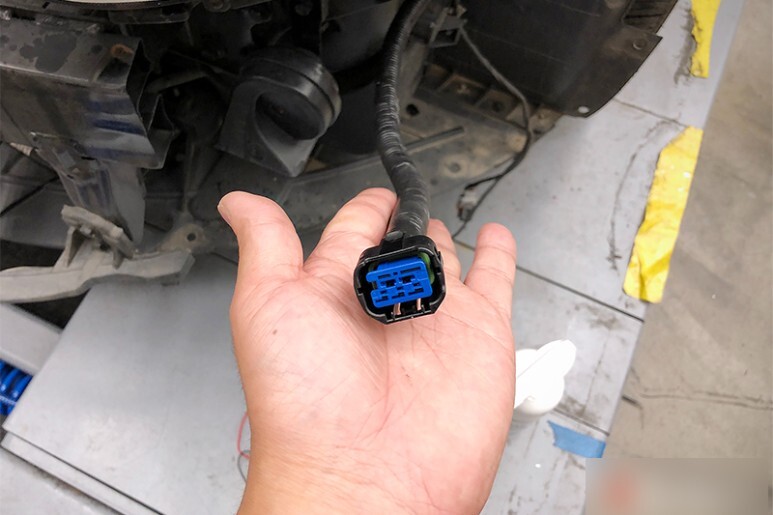

범퍼 쪽 와이어링하네스는 방수 순정커넥터를 사용하여 차체와 연결되게 됩니다.
범퍼를 원위치 시켜 준 후 조립을 이어갑니다.

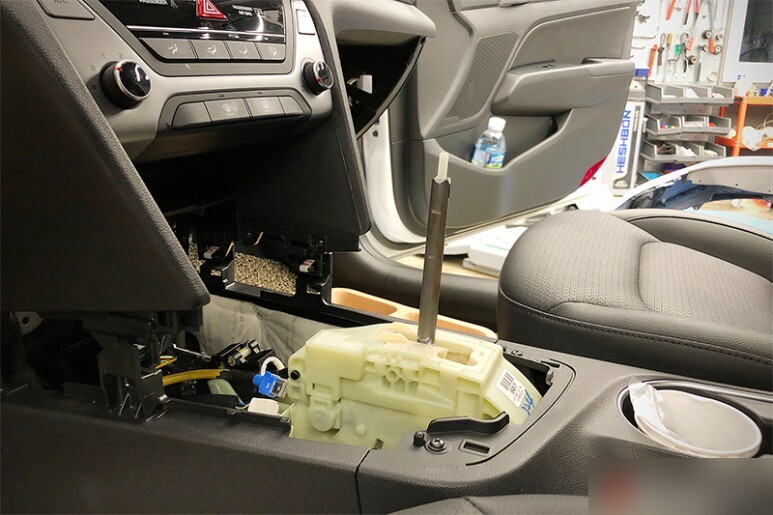

스위치 장착을 위해 기어봉을 뽑은 후 센터패널을 탈거합니다.

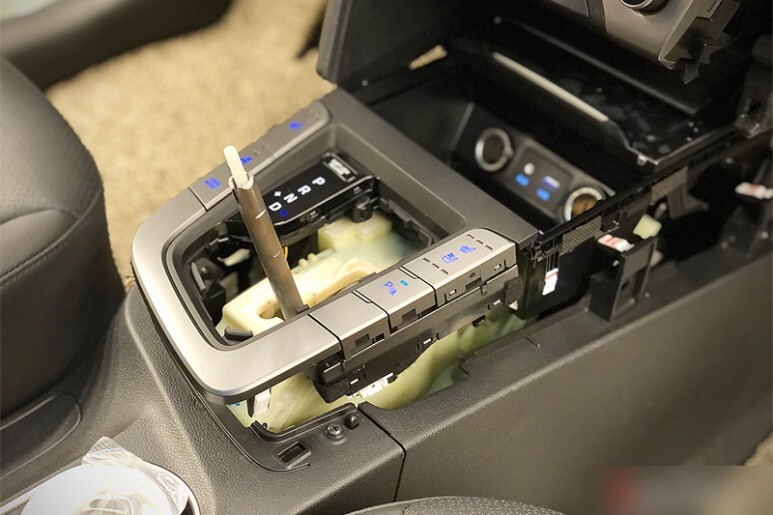

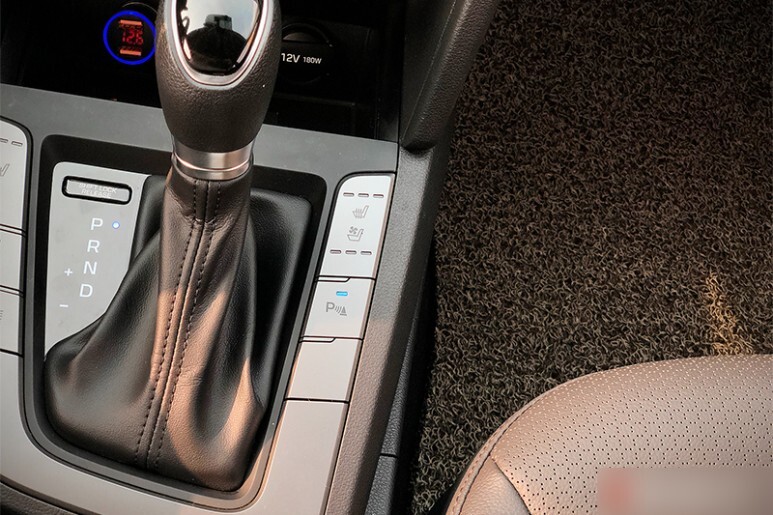

PAS버튼이 있는 스위치로 교체합니다. 특정 상황에서 자동으로 작동하지만, 원치 않는 경우 끄거나 혹은 자동으로 작동이 되지 않는 조건에서도 필요시 임의로 켤 수 있습니다.
스위치 교체 후 BCM 작업이 완료되면 조립전 작동 상태를 확인합니다. 잘 작동하네요.

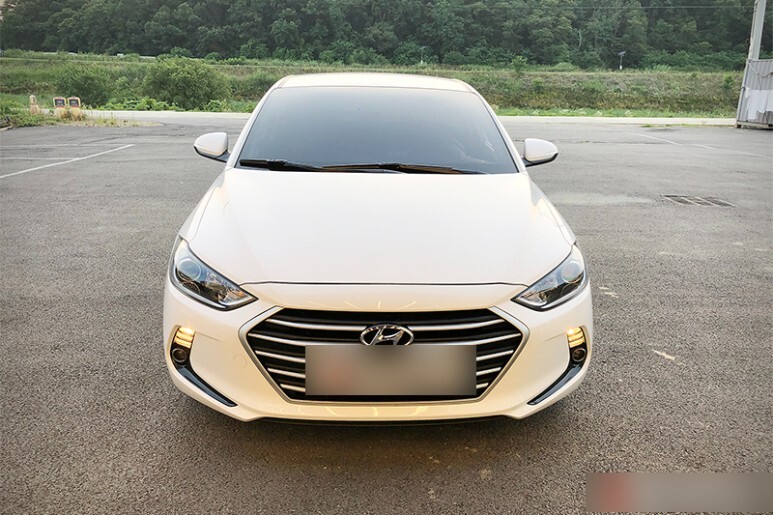

탈거 흔적없이 꼼꼼하게 원위치로 조립을 완료합니다.

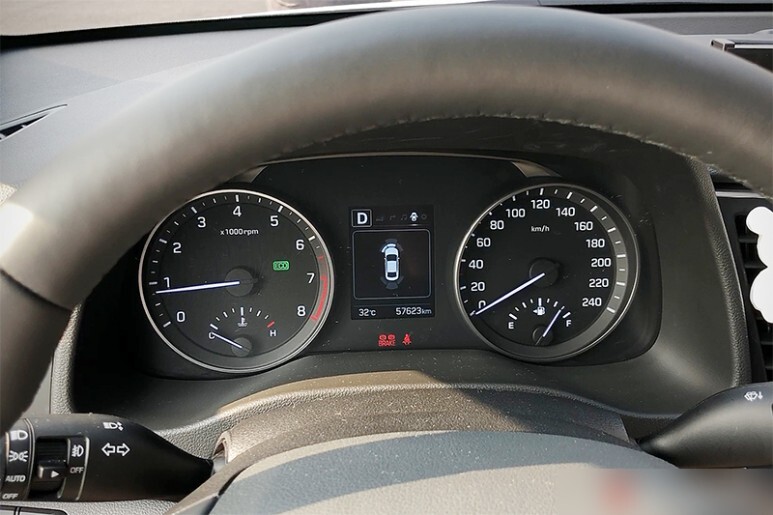

작업이 끝나면 작동조건 및 감지가 정상적으로 잘 구동되는지 꼼꼼하게 확인해 봅니다. 완벽하네요!
막상 없으면 몰랐지만 한번 써보면 의지하게 될 수 밖에 없는 편리한 전방센서 입니다. 스위치 작동조건 외형 까지 신차 출고때 공장 조립품과 동일한 성능과 내구성 그리고 깔끔한 외형으로 별도로 장착했다는 것을 구분하기가 어렵습니다.
출고시 누락시켰던 사양, 정확하고 꼼꼼한 인스톨로 순정 기능과 내구성 그대로 누려보시기 바랍니다!
