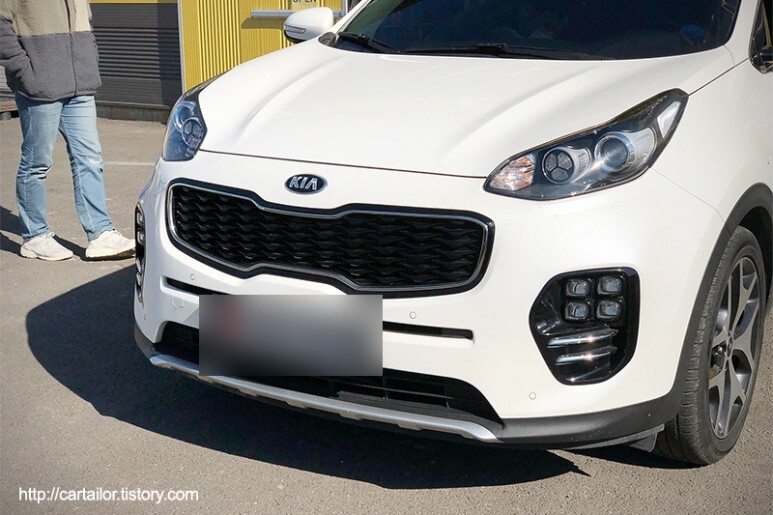

말끔한 스포티지 QL 차량이 전방센서 장착을 위해 입고되었습니다. SUV의 특성상 높은 시야와 넉넉한 공간은 장점이지만 전면거리 가늠이 더 어려워지는 단점이 있습니다. 특히 스포티지QL의 경우 동글동글하고 빵빵한 전면 디자인 때문에 이런 고충은 더 가중될 수 밖에 없는데요, 출고 때 등급이나 다른 이유 때문에 누락되었다 해도 깔끔하게 설치가 가능하며 부품과 작동로직을 순정품 그대로 사용하기 때문에 공장 출하품과 동일한 기능과 내구성으로 사용할 수 있습니다.

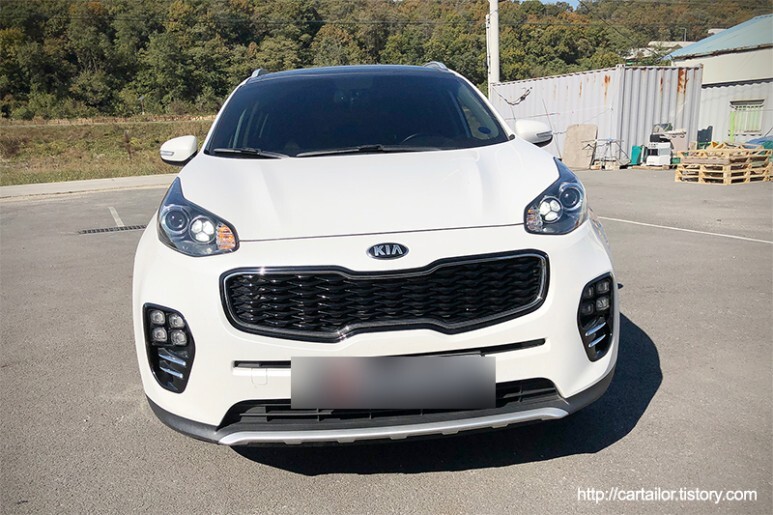

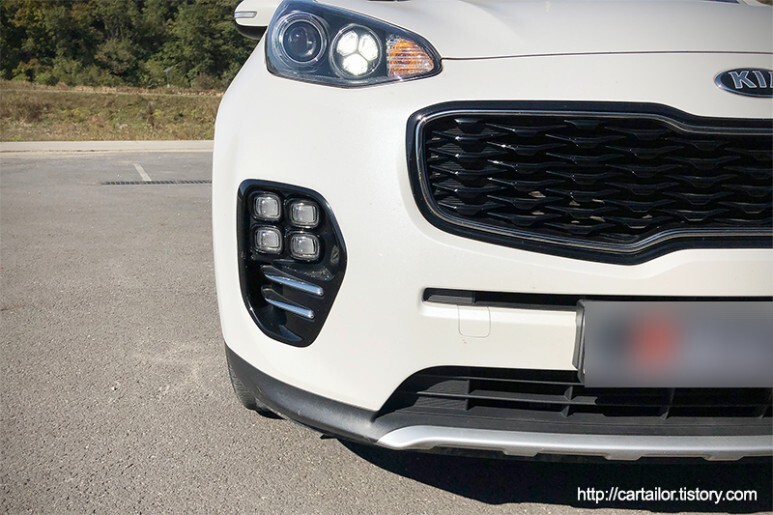

전면센서 자리에는 아무것도 없습니다. 사실 설치 후에도 그렇게 티가 나는 부분은 아닙니다.

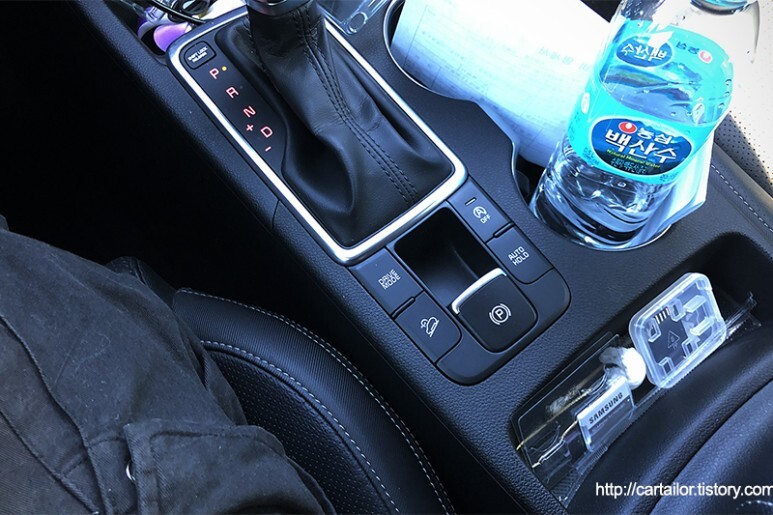

내부에도 PAS 스위치가 당연히 없기 때문에 스위치 모듈도 교체하게 됩니다.

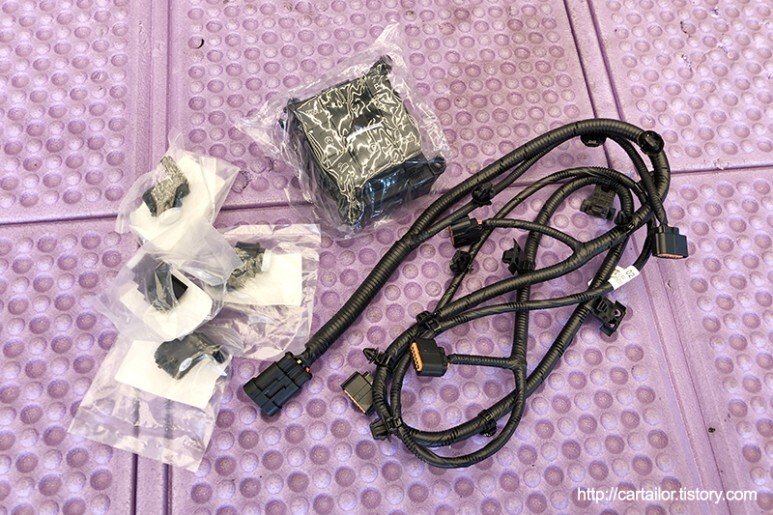

부품을 차체의 도장코드와 BCM 사양에 맞는 부품으로 준비해 둡니다. 필요한 배선은 사전에 제작해 두고요.

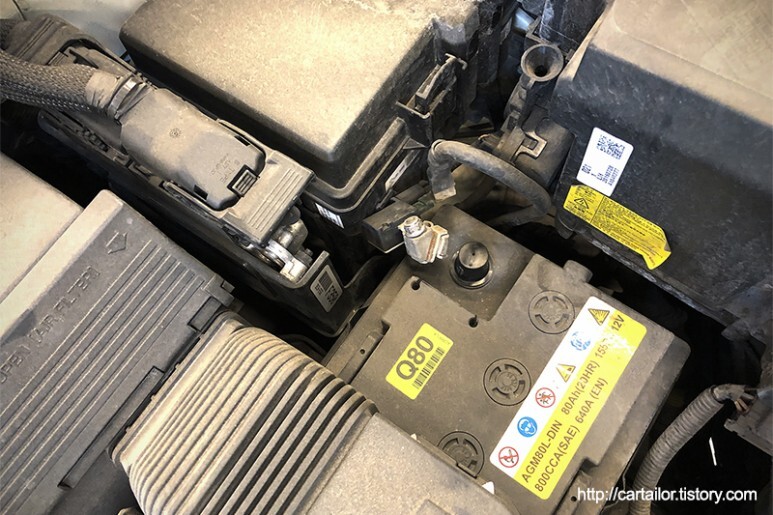

배터리 마이너스 단자를 탈거하여 차제 전원을 차단하는 것으로 작업을 시작하게 됩니다.

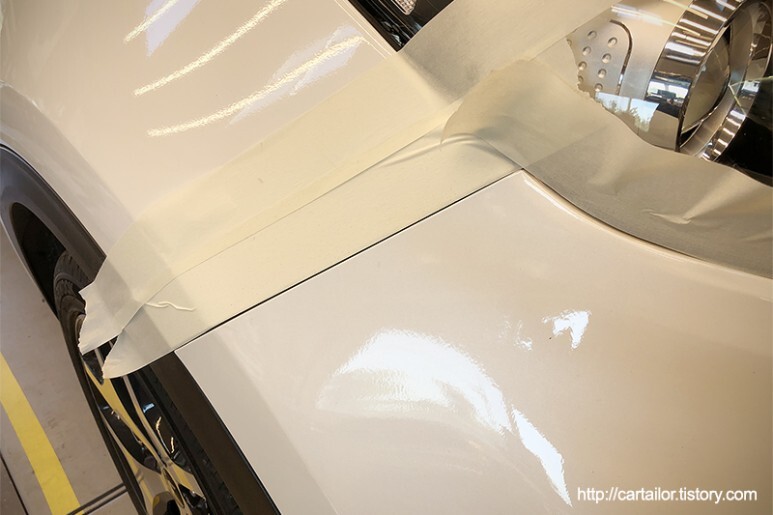

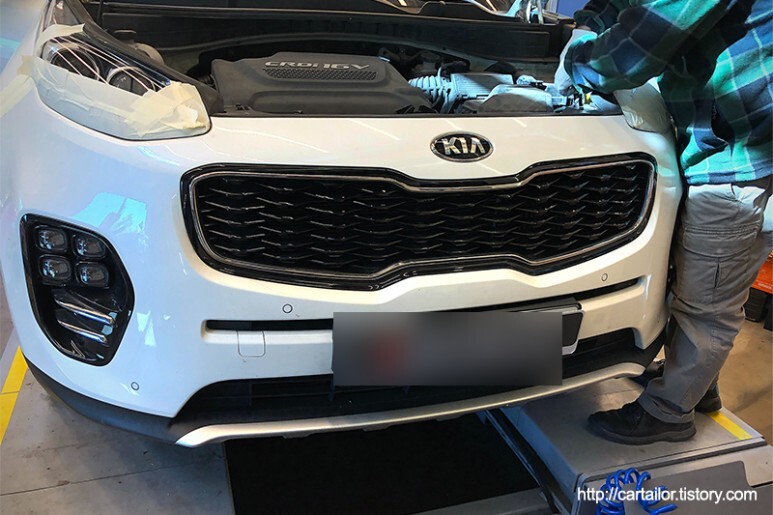

범퍼 탈거 전 탈착시 마찰될 수 있는 접합부를 잘 마스킹해 줍니다. 스포티지 QL의 경우 범퍼 체결부가 매우 강한편이기 때문에 핀의 파손이나 변형없이 탈거하려면 다소 노하우가 필요합니다.

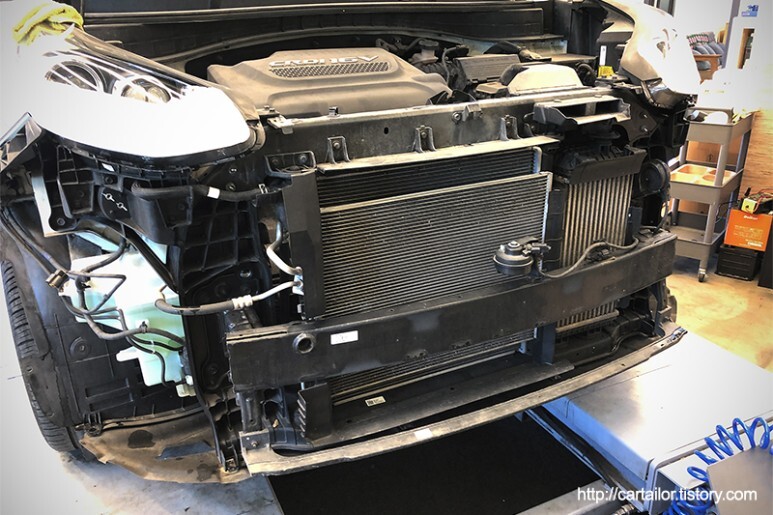

범퍼를 시원하게 탈거 후 작업공간으로 안전하게 이동시켜 줍니다.
정확한 위치에 정확한 크기의 홀쏘로 센서 장착부를 타공해 줍니다. 센서가 없는 사양이라도 범퍼 후면에 타공위치가 각인되어 있기 때문에 순정스팩과 동일한 위치에서 높은 정확도로 제기능을 다 할 수 있도록 위치선정이 가능합니다.
순정브라켓을 사용하여 센서를 거치하게되며, 브라켓은 공장에서 출시되는 차량과 동일하게 열로 녹여 견고하게 범퍼와 한몸이 되도록 합니다.

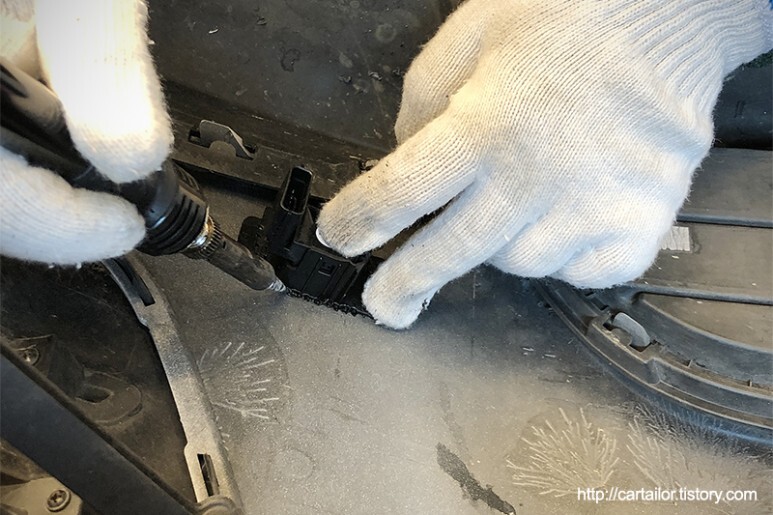

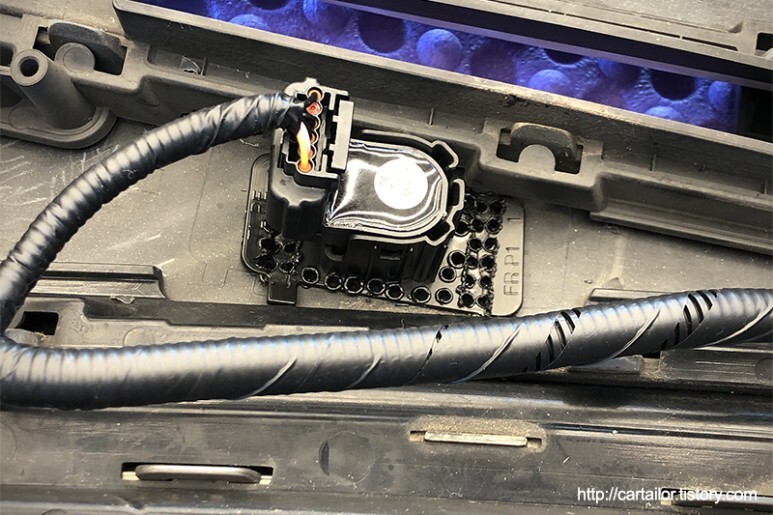

센서브라켓에 센서와 배선이 모두 결착된 모습입니다. 브라켓 하나만 잡고 범퍼 전체를 들어올릴 수 있을 정도로 견고하게 열융착된 브라켓에 센서를 똑딱이 방식으로 고정하기 때문에, 차 후 사고로 인한 파손이나 고장이 발생하는 경우 간단하게 별도의 가공없이 똑딱이 방식으로 센서를 교체할 수 있으며 더운 여름열로 인해 떨어질 우려가 없습니다.

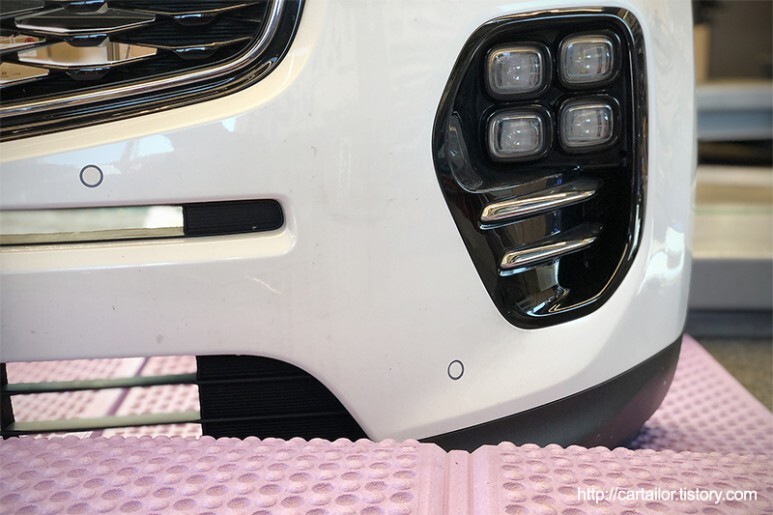

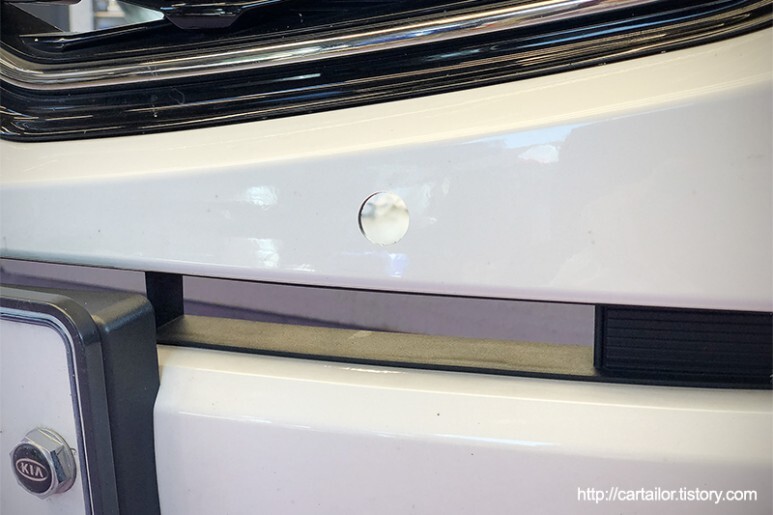

센서와 배선작업이 끝난 범퍼의 모습입니다. 제위치에 깔끔하게 장착되어 높은 정확도로 전방사각지대의 눈이 되어 줄 것입니다.

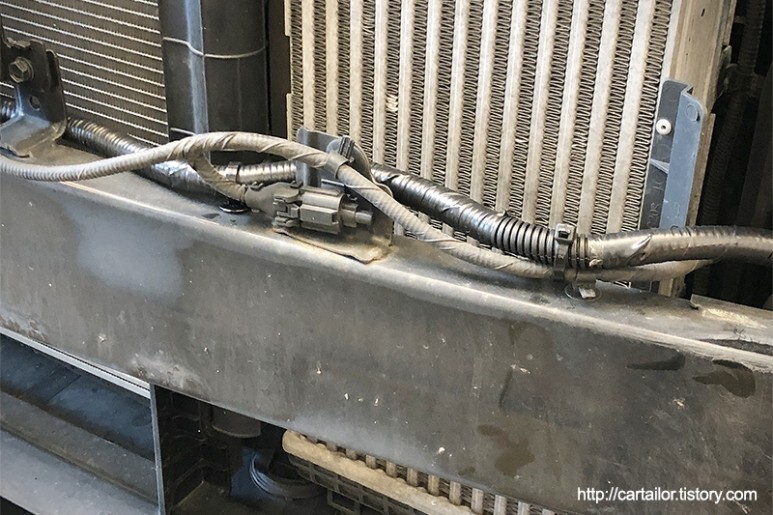

추가되는 배선은 콜게이트튜빙 후 차량내부로 안전하게 인입 시켜 준 후 내부에서 배선작을 통해 기능을 활성화 시켜 줍니다.

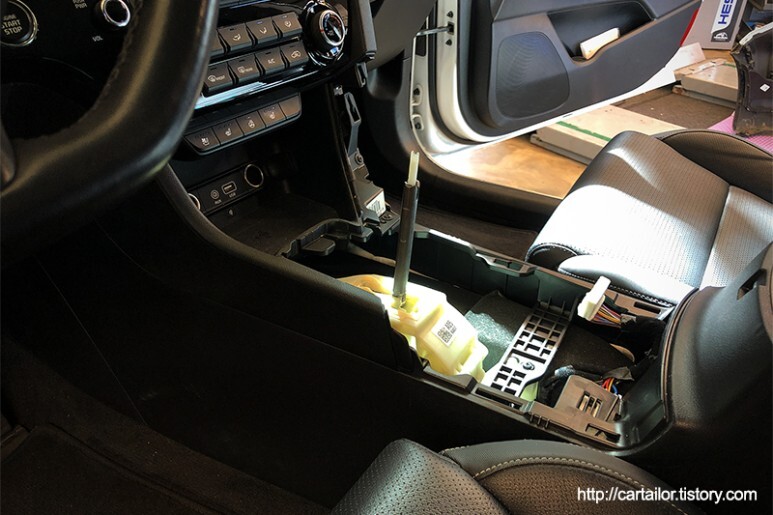

이번에는 스위치 교체를 위해 기어봉 탈거 후 센터콘솔트림을 들어냅니다.

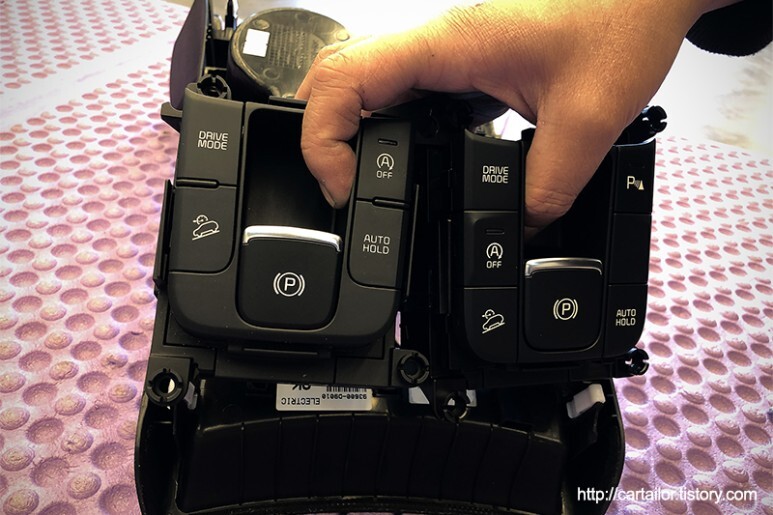

모든기능이 동일하지만 PAS 관련 스위치가 추가된 신품 어셈블리로 교체합니다.
모든 작업이 끝났으면 조심스럽게 범퍼를 제위치에 장착 합니다.

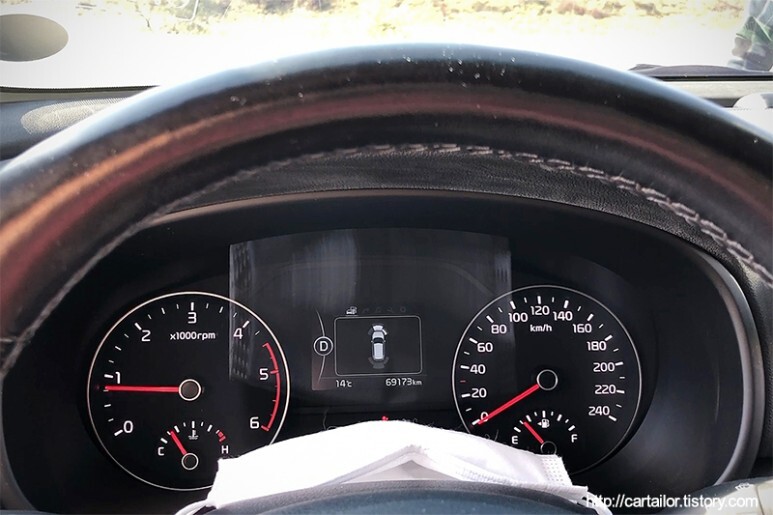

배터리 마이너스 단자 연결 후 전방센서를 테스트 합니다. 모두 제위치에서 정확한 방향과 거리에 따라 계기판에 완벽하게 표출되고 음향으로 잘 경고해 주고 있는것을 확인합니다.

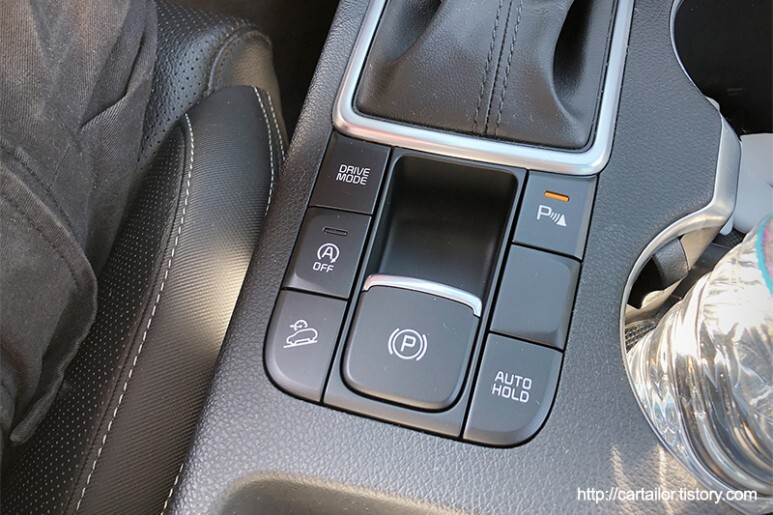

자동활성화 조건이 아니지만 필요한 경우 인위적으로 기능을 켜거나, 작동조건이지만 불필요한 경우 끌 수 있는 스위치도 정확하게 작동합니다.
감사합니다. 출고 후 아쉬웠던 기능, 꼼꼼하고 정확한 설치로 순정출고품과 동일한 기능과 내구성을 누릴 수 있습니다!
