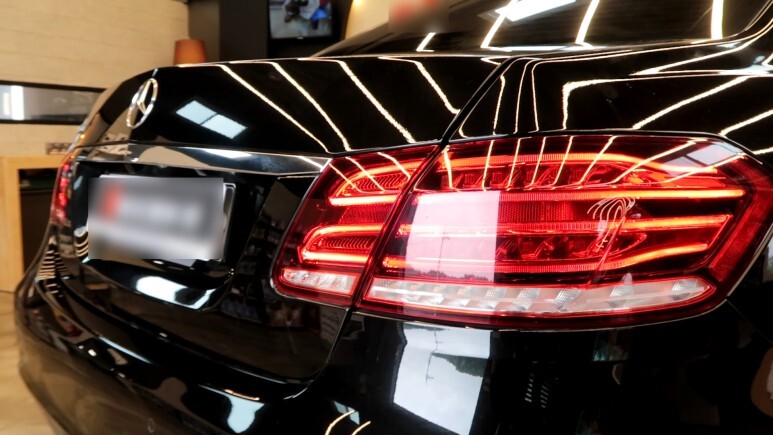

벤츠 E200 (W212) - 전동트렁크 / 파워트렁크 장착

오늘은 중대형 세단의 교과서, 벤츠 E클래스의 전동트렁크 작업입니다.

​

​

​

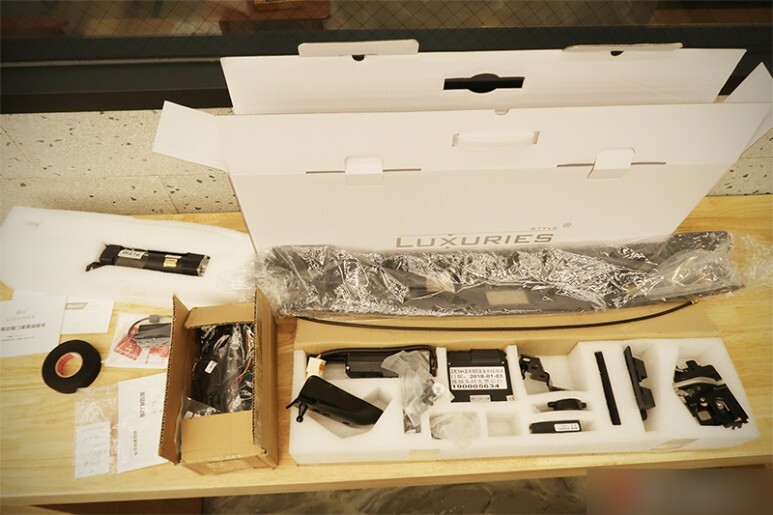

전동트렁크 제품구성입니다. KC인증을 획득한 안전하고 믿을 수 있는 내구성이 검증된 제품입니다.

​

E클래스(W212) 전용 순정형 마감재까지 포함되어 버튼부 가공없이 더욱 깔끔한 장착이 가능합니다. 트렁크를 열어놓았을 때 정면으로 보이는 부분이기 때문에 가공을 하게 되면 아무래도 티도 조금 나고 완성도도 떨어지거든요.

​

​

​

이제 전동트렁크 작업 시작해볼까요?

​

​

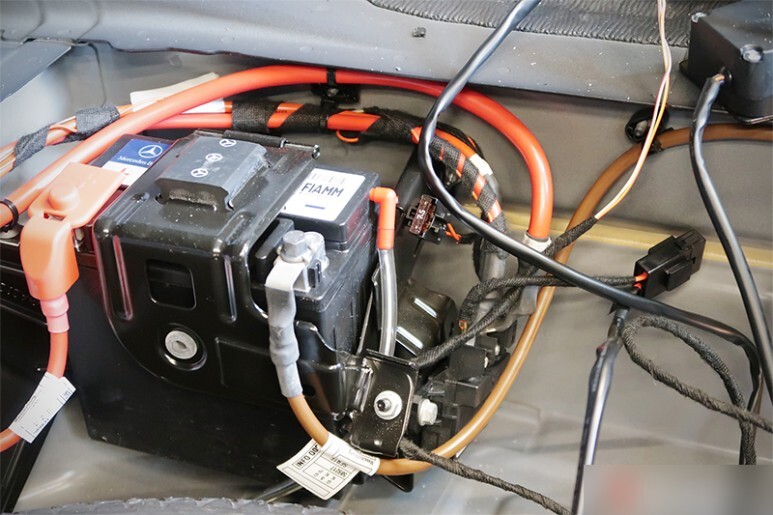

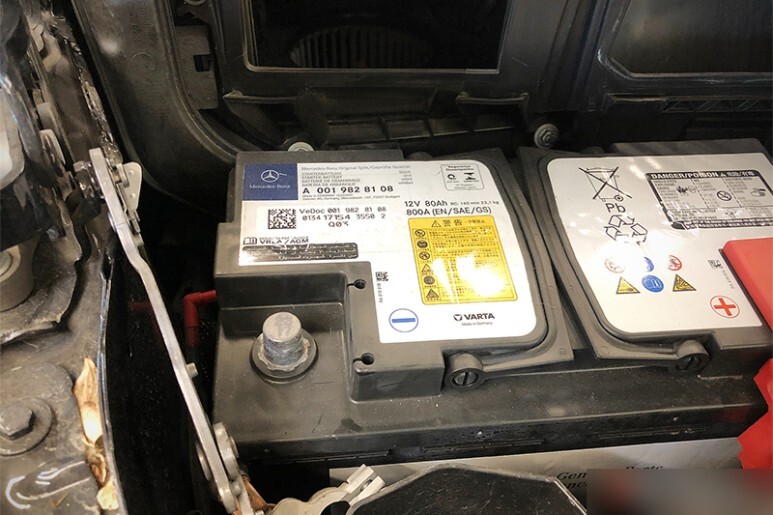

배터리 (-)단자를 탈거 후 작업을 시작합니다. 트렁크 내부에 있는 보조 배터리 역시 탈거합니다.

​

​

​

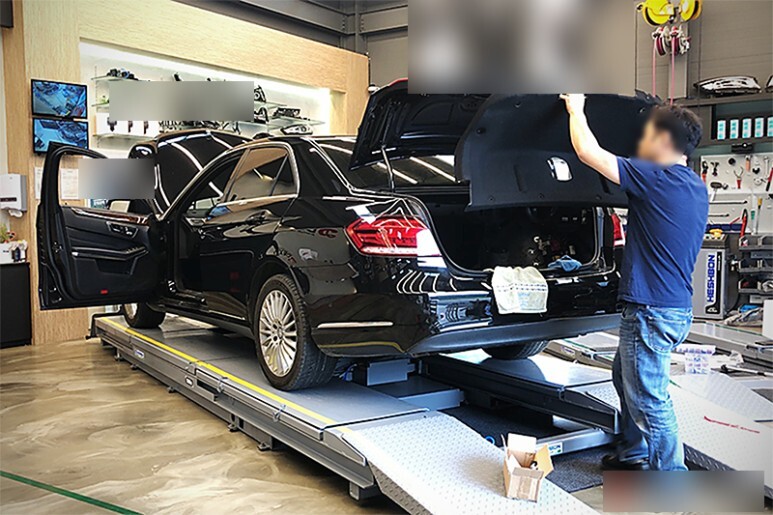

트렁크 트림을 모두 탈거합니다. 벤츠의 경우 전용 플라스틱핀으로 되어 있어 좀 더 조심스럽게 접근합니다.

​

​

​

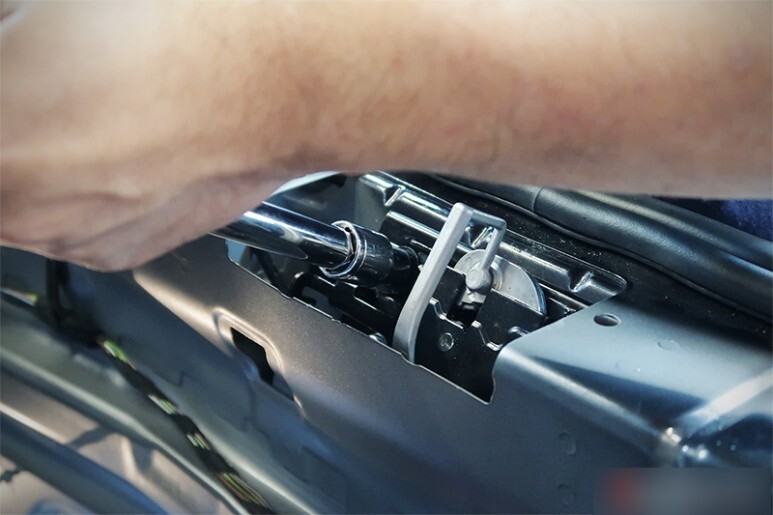

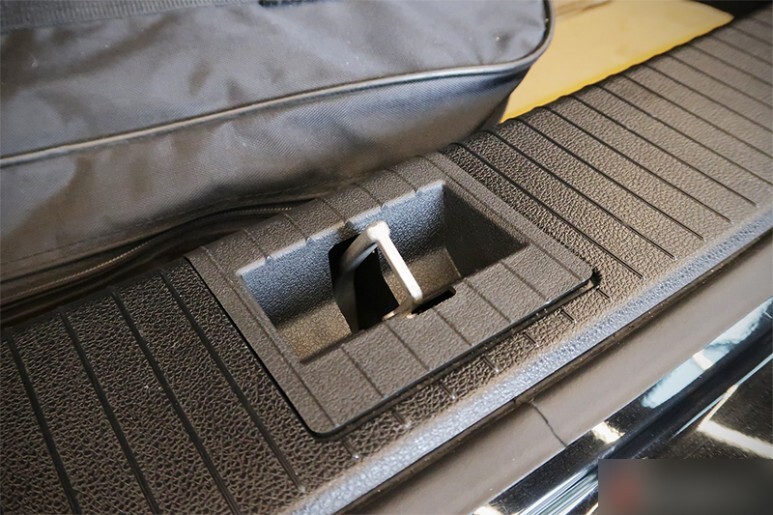

기존 부품의 경우 소프트클로징 어셈블리가 없기 때문에 교체가 진행됩니다. 작업 중간중간 스트라이커의 위치 조정을 통해 더욱 깔끔하고 정밀한 클로징이 되도록 작업합니다.

​

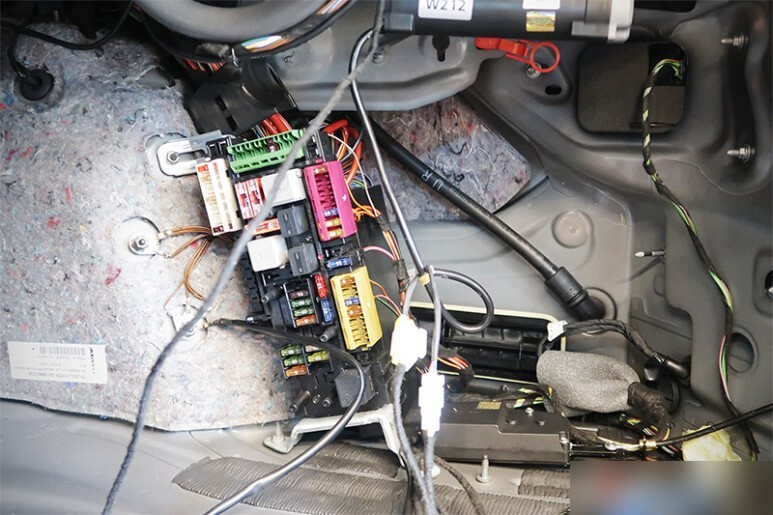

스트라이커 장착이 끝났으면 배선작업에 들어갑니다

​

​

​

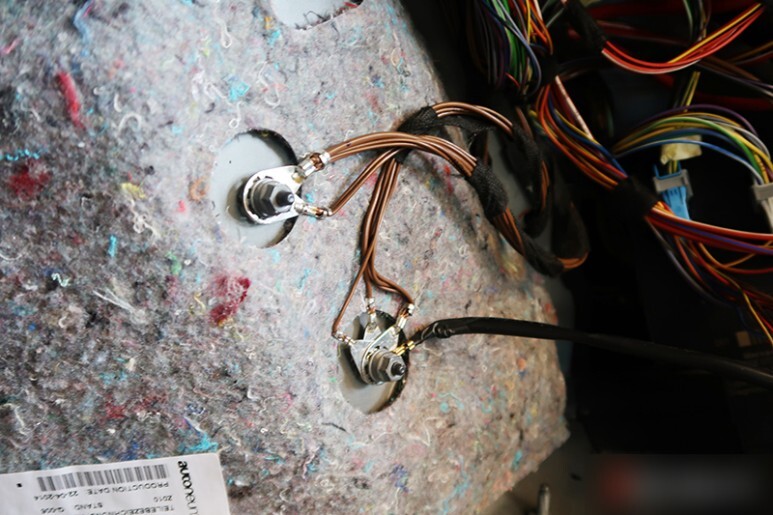

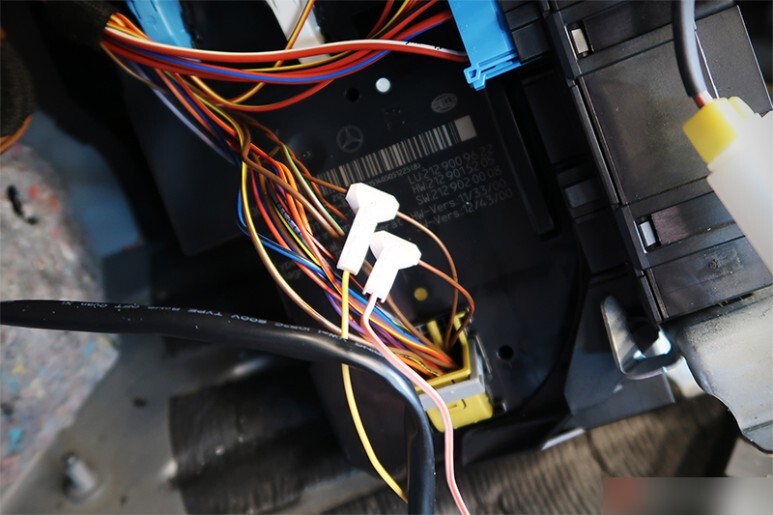

전원과 접지, 캔통신과 연결이 되어야 정상적으로 작동이 가능합니다.

​

​

​

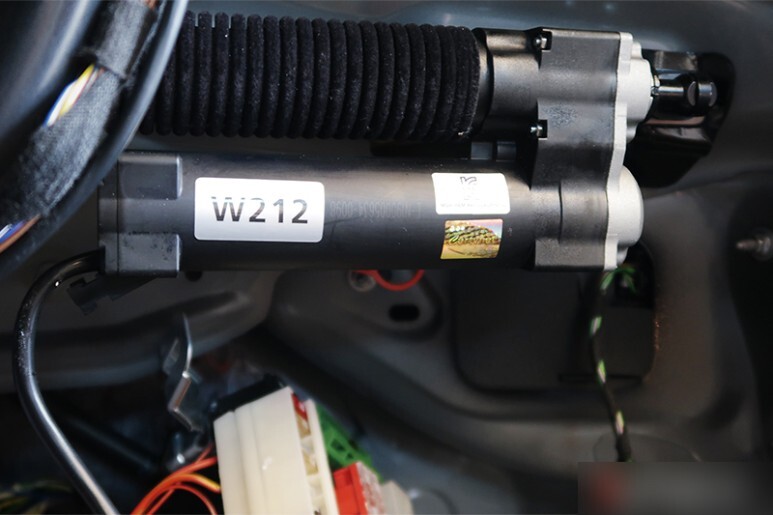

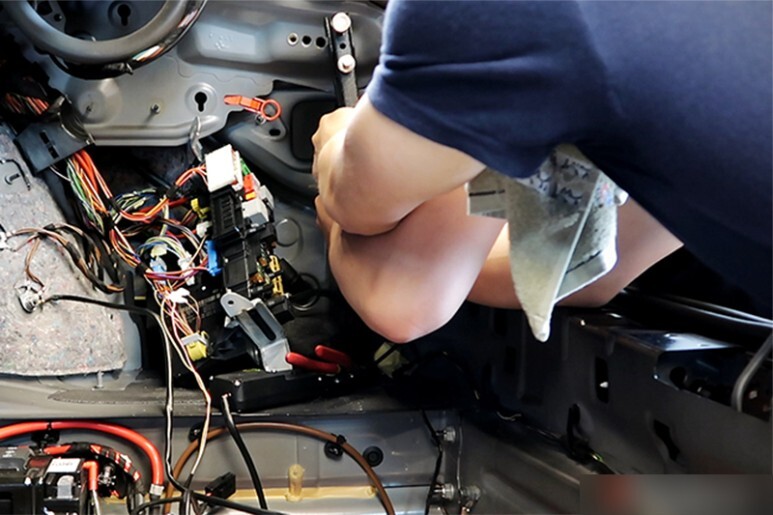

배선작업이 끝났으면 이제, 제일 힘든 작업이죠, 드라이브유닛을 장착할 순서입니다.

​

​

드라이브유닛이 고정될 브라켓을 장착해야하는데, 해당 위치에 리벳을 친 후, 동봉된 와셔와 볼트를 이용해 단단하게 고정시켜 줍니다.

프론트쪽은 볼트와 와셔 그리고 너트로만 고정이 됩니다 좀 더 수월한 편입니다.

​

​

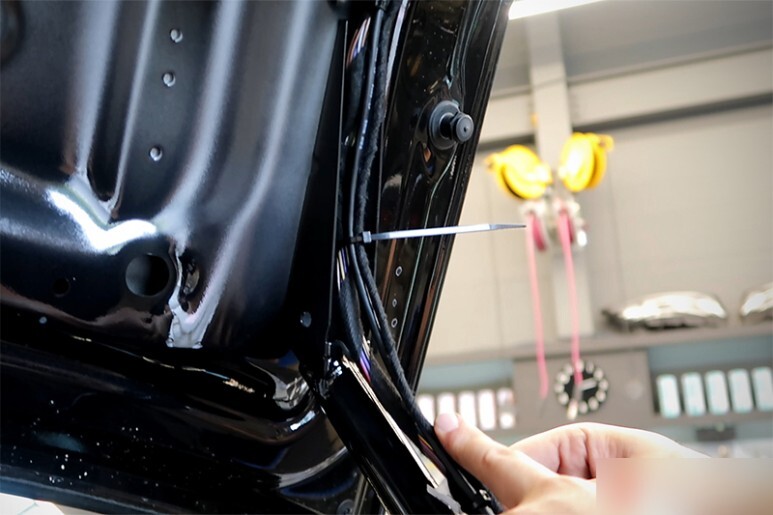

이제 순정라인을 따라 새롭게 추가가 될 트렁크 버튼 배선을 케이블 타이를 이용해 꼼꼼하게 잡아준 후, 니퍼로 케이블타이를 정리해줍니다.

​

​

​



배터리를 연결 후, 테스트를 통해 소프트클로징의 작동여부를 확인 후, 좀 더 완벽한 클로징을 위해 다시 한 번 스트라이커 조정을 해줍니다.

​

​

​

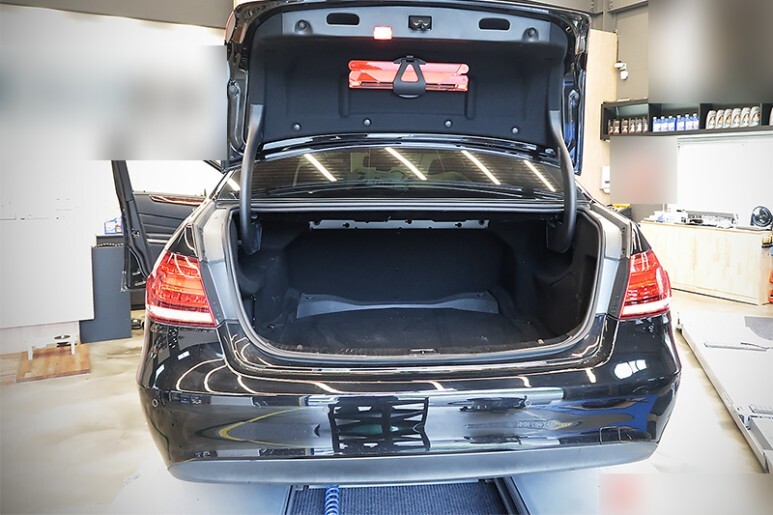

이제 트렁크트림을 다시 장착합니다.

​

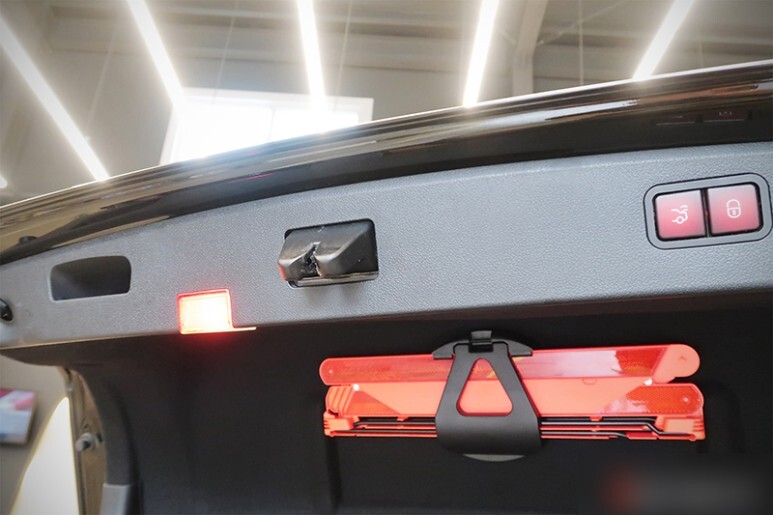

트렁크 조명이 할로겐이라 조금 아쉬웠습니다, 반디LED 제품으로 교체해 세련되고 환한 환경을 구축하였습니다.

​

​

​

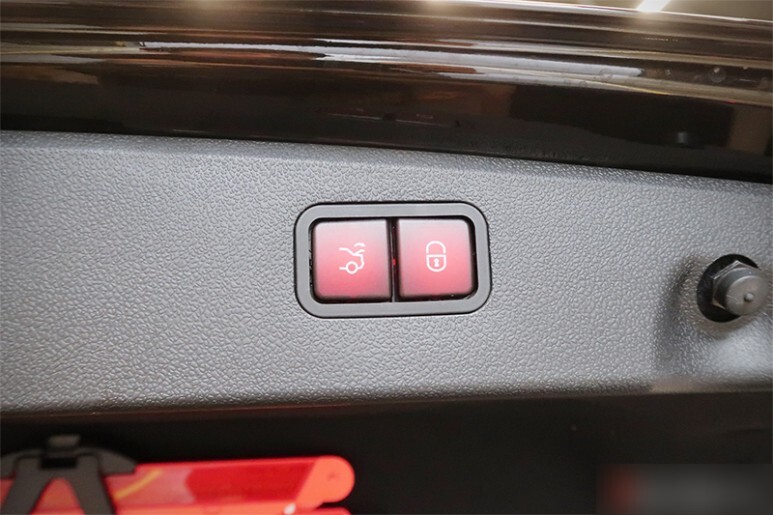

순정형 마감재 장착으로 별도 가공없이 깔끔한 장착이 가능했습니다.

​

​

​

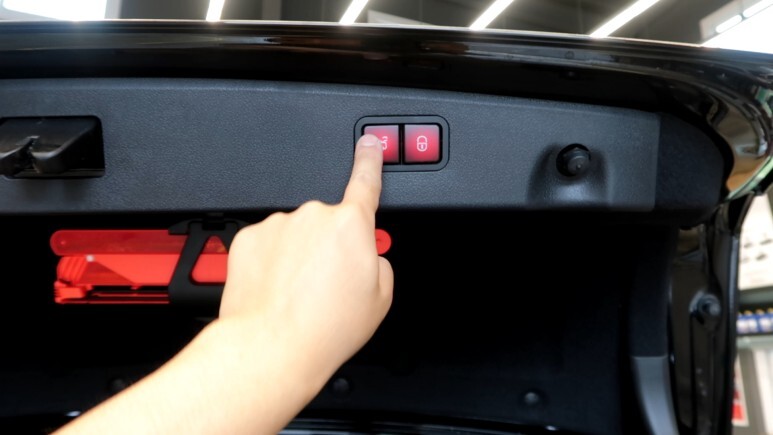

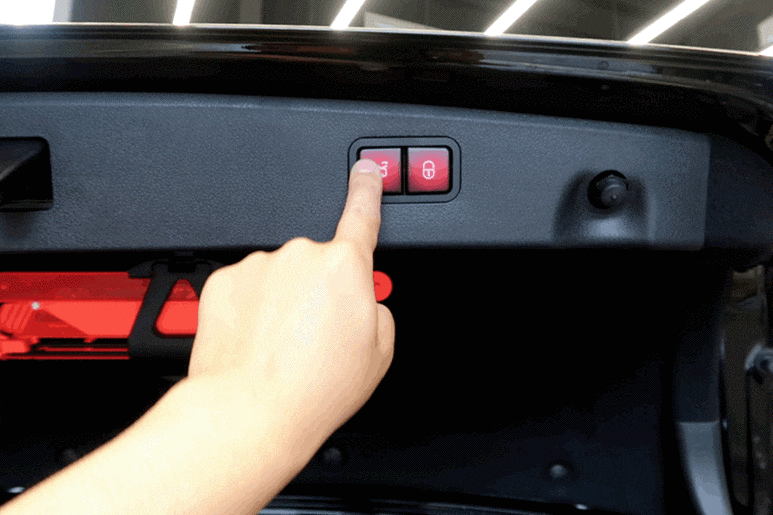

전동트렁크의 장점은 버튼을 누르기만 무거운 트렁크리드를 손쉽게 열고 닫을 수 있다는 점이 있습니다. 당연히 키로도 손쉽게 가능합니다.

​

​

편리한 전동트렁크와 함께 행복한 드라이빙되세요.

​

감사합니다!​

​





​

​
