올뉴카니발에 더뉴카니발 순정 LED헤드라이트 장착

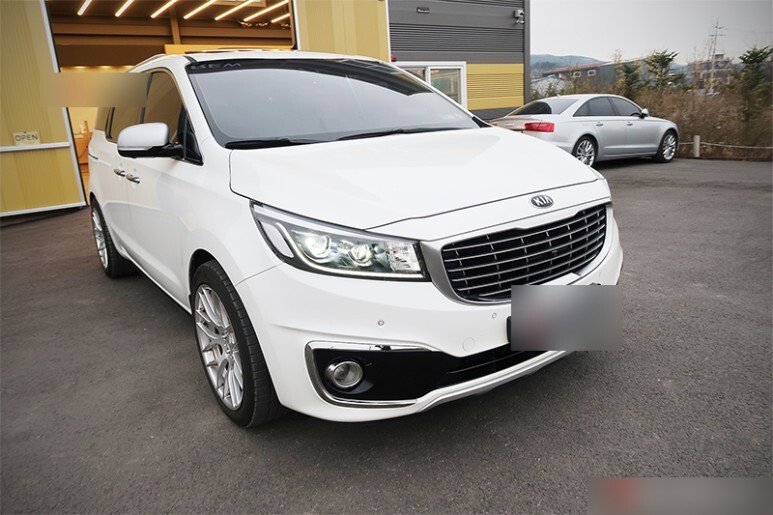

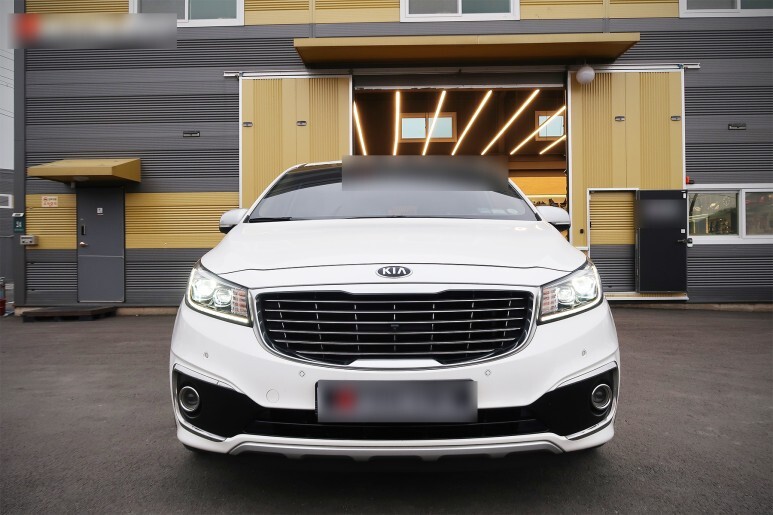

말끔한 화이트 색상의 올뉴카니발 차량입니다. 카니발은 어떤 색이든 잘 어울리는 디자인인 것 같습니다.

​

​

​

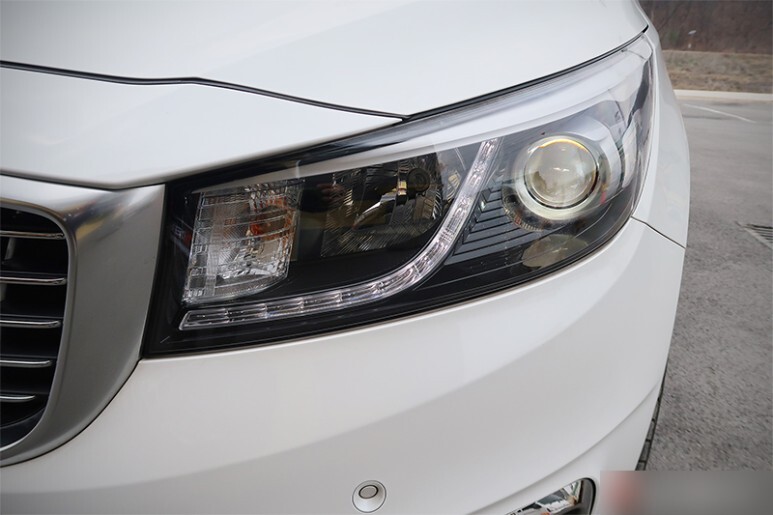

기존에 HID로 출고된 차량인데요, 시인성에서는 큰 문제가 없지만 LED 라이트의 디자인적인 요소 및 데이라이트의 부재 때문에 교체를 진행하는 케이스입니다.

​

​

​

세련된 신형 디자인 뿐만 아니라, LED헤드라이트의 풍부한 광량과 더불어 눈썹등(?)이라 불리는 데이라이트까지 새로 추가되게 됩니다.

​

해당차량과 같이 DRL 의무 장착 전에 출고된 올뉴카니발(15월 7월 이전 출시 차량)은 현재 데이라이트라 불리는 해당 포지셔닝등이 데이라이트가 아닌 미등으로 빠져 있습니다.

​

​

​

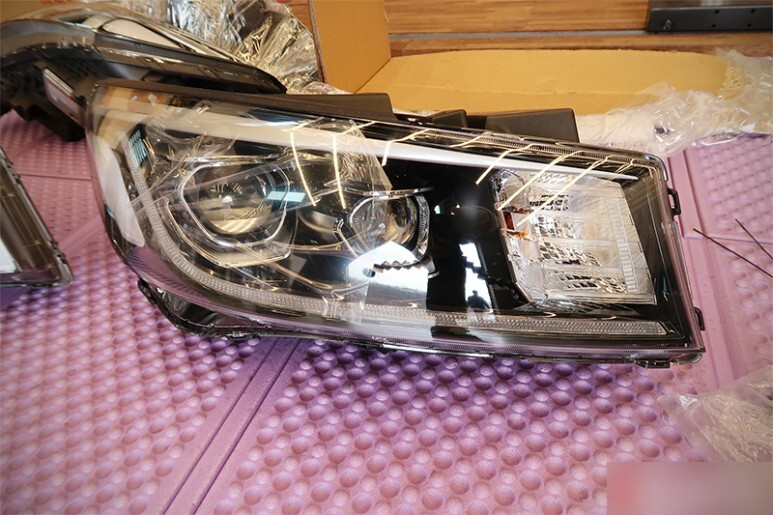

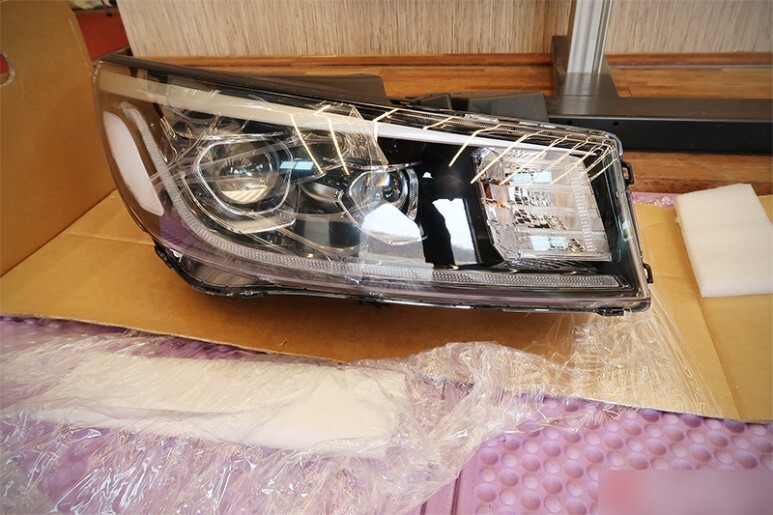

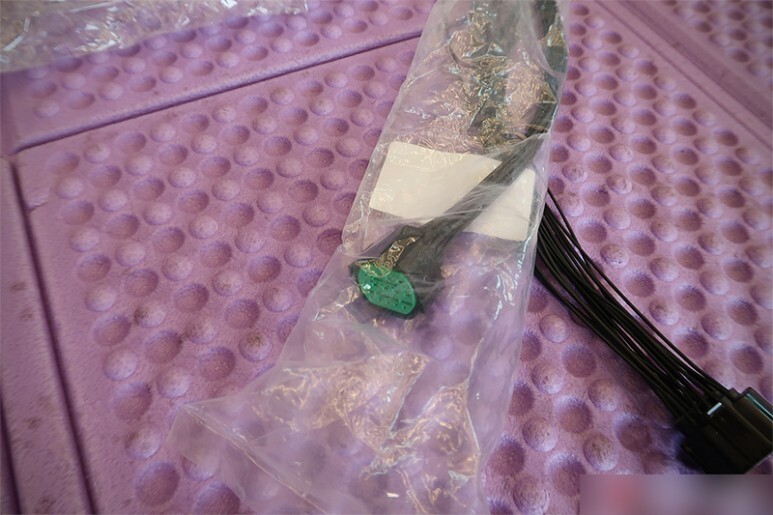

기존의 장착된 라이트가 HID 사양이기에 준비한 부품은 심플합니다.

​

레벨링센서며, 더뉴카니발 할로겐과 같이 정션박스 교체가 필요없이 라이트만 컨버젼을 해주면 되거든요.

​

​

​

아쉽게도 커넥터는 전혀 다른형상이고 핀의 크기도 달라 새로 제작이 필요합니다.

​

​

​

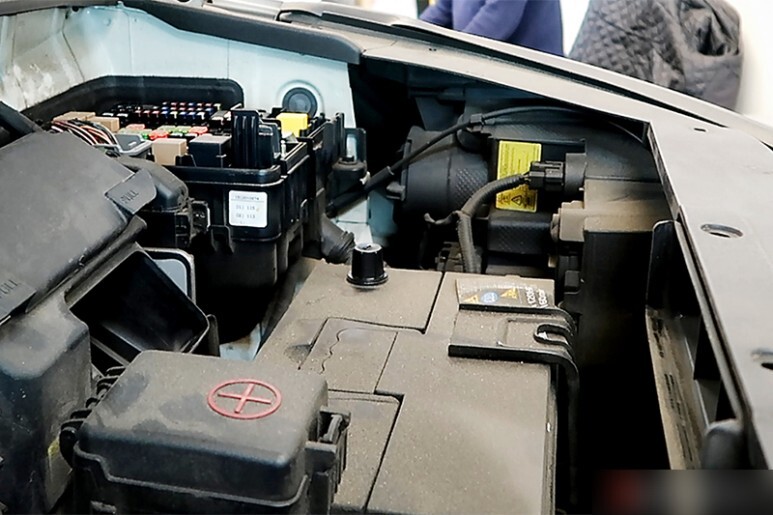

전장품 작업의 기본인 배터리 마이너스 단자 탈거 후 작업을 시작하게 됩니다.

​

​

​

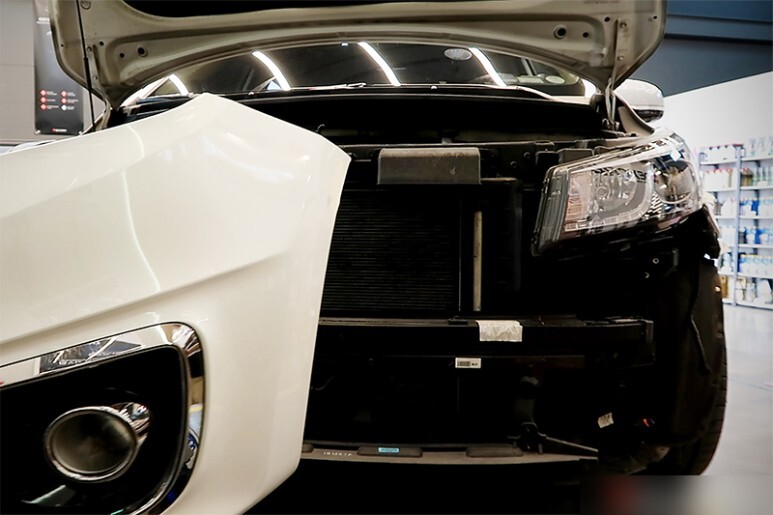

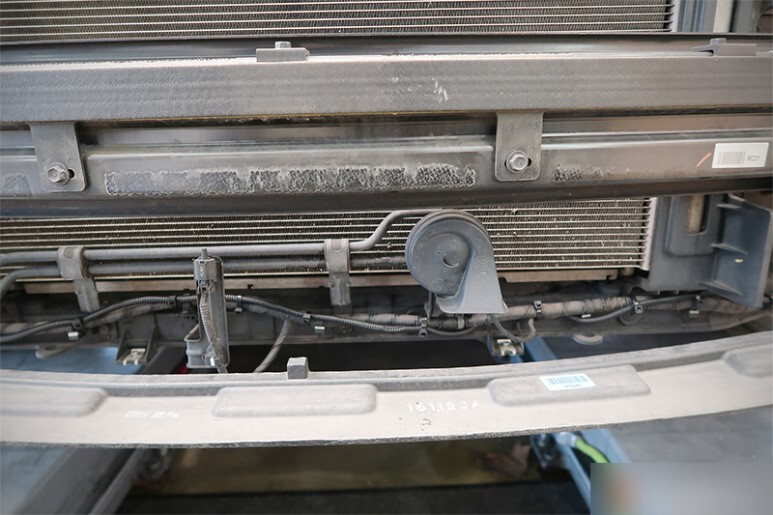

거대한 범퍼를 조심스럽게 탈거해 줍니다. 핀을 잡고있는 부위에 물왁스로 충분히 윤활해 주고 정확한 위치와 방향으로 알맞은 힘만 주면 큰 문제없이 쉽게 탈거 됩니다.

​

​

​

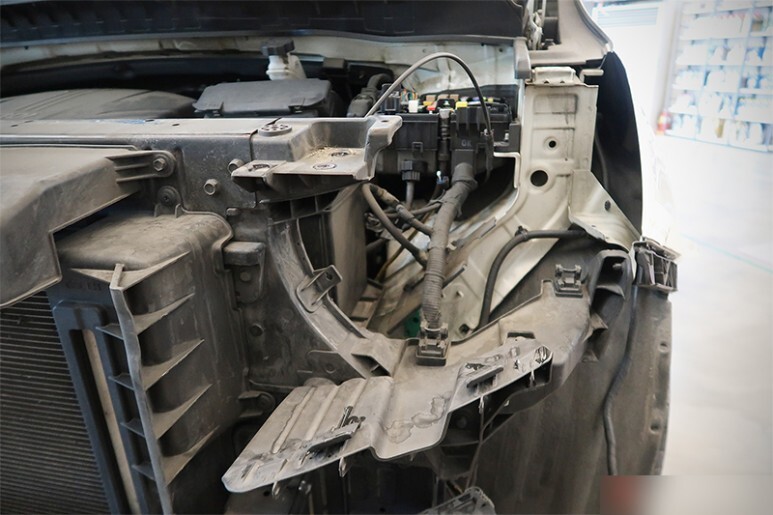

개조가 필요한 부분을 잘 째려봐 줍니다.

​

​

​

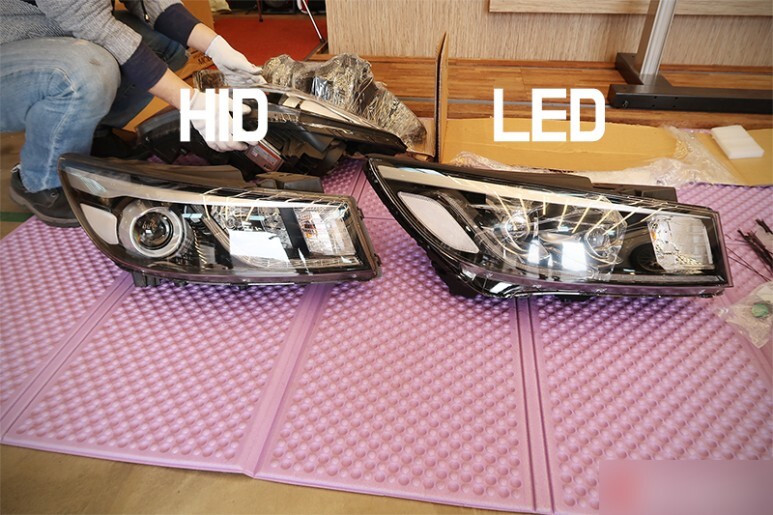

더뉴카니발로 변경 시, 상향등도 LED로 변경되며 구동방식은 바이펑션 타입입니다. 데이라이트가 램프 끝에서 끝까지 뻗어 있는 점도 차이점이죠. 램프를 감싸고 있는 부분도 둥그런 형태가 아닌 좀더 세련된 사각 형태로 변경됩니다.

​

​

​

역시 새것이 더 멋지고 좋긴합니다. 단, 깜빡이등은 아쉽게도 기존과 같은 할로겐 전구를 사용하게 되네요.

​

​

​

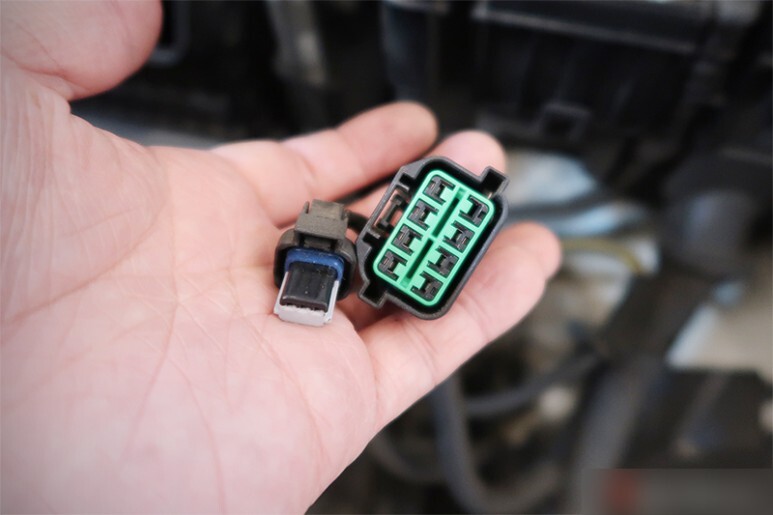

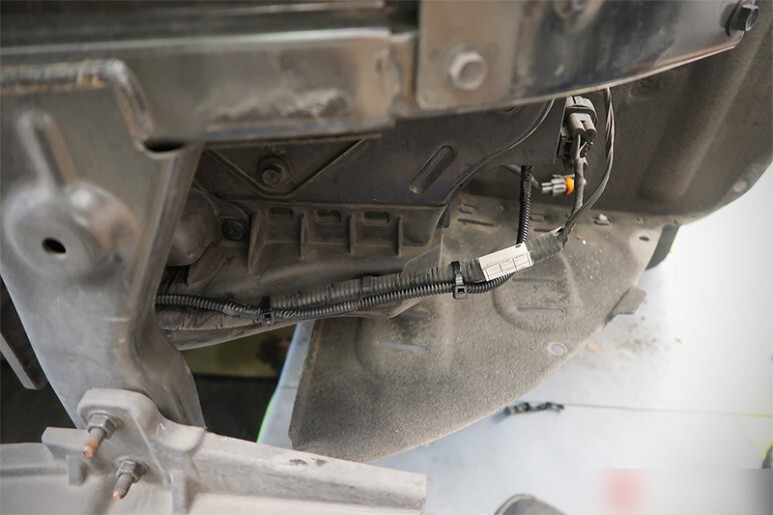

기존의 헤드램프에 연결되는 커넥터는 총 두개로, 레벨링과 메인커넥터가 분리가 되어 있습니다.

​

​

​

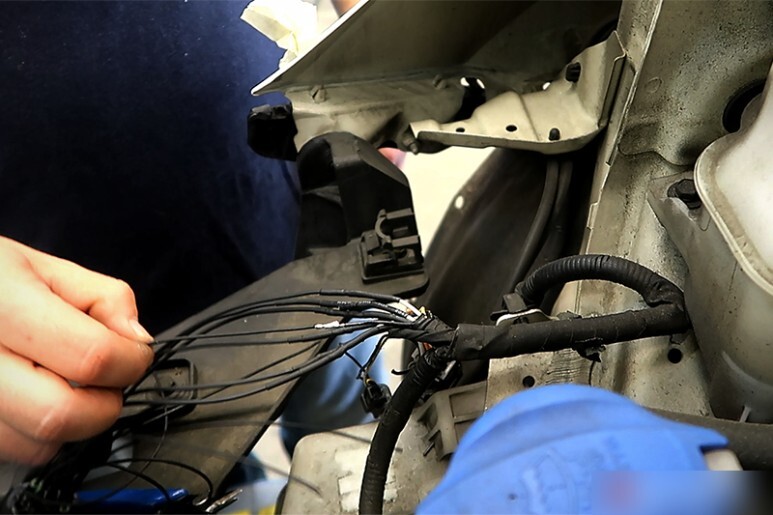

반면, 신형 LED 헤드라이트의 경우 이 두가지 커넥터를 합친 하나의 커넥터가 사용되기 때문에, 리페어킷을 사용하여 새롭게 제작해 줘야 합니다. 핀배열도 완전히 다르기 때문에, 회로도 정독 후 잘숙지한 다음 안전하게 작업에 들어갑니다.

​

​

​

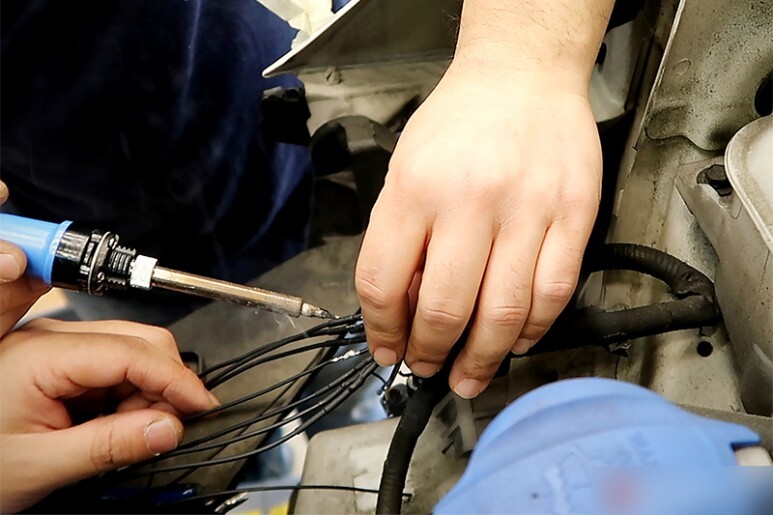

불가피하게 발생되는 모든 연결부는 납땜과 수축튜부의 조합으로 견고하고 방수가 되도록 마감합니다. 특히 전원 공급선은 수축튜브를 2중이로 마무리하여 보다 견고하게 작업합니다.

​

​

​

새로운 배선은 콜게이트튜브안에 삽입 후 순정과 동일한 모습으로 잘 테이핑하여 정리해 줍니다.

​

​

​

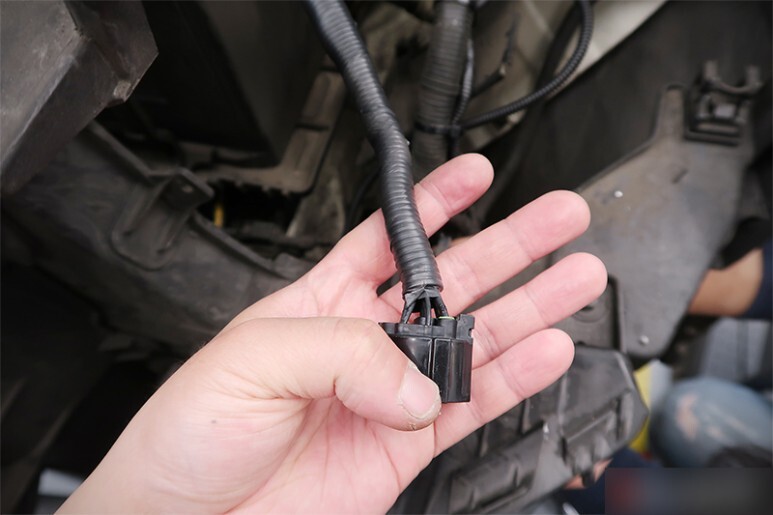

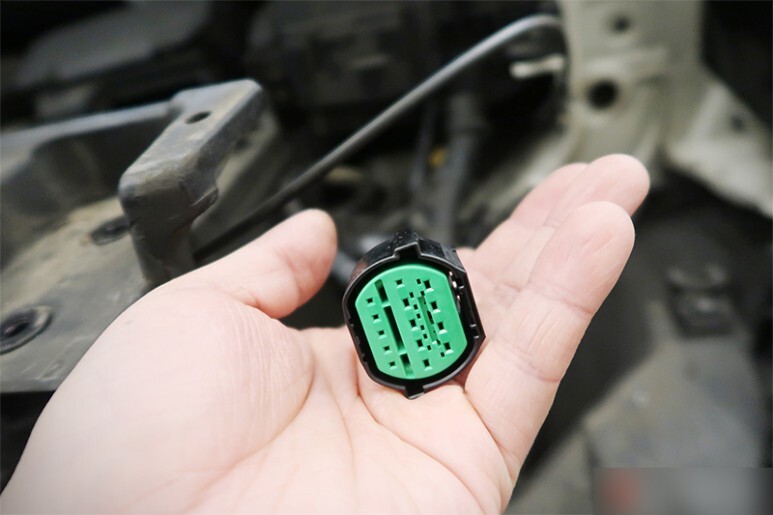

커넥터가 잘 완성되었습니다. LED헤드램프 사양의 신차 출고부품 그대로 입니다.

​

​

​

깔끔하게 마감된 배선 역시 컨버젼인 티를 내지 않습니다. 만약 차 후 어떤이유에서 헤드램프 어셈블리를 탈착할 일이 있으면, 그냥 원래 공장에서 LED헤드램프로 출고된 차량과 동일하게 커넥터를 뺐다 끼우면 됩니다.

​

​

​

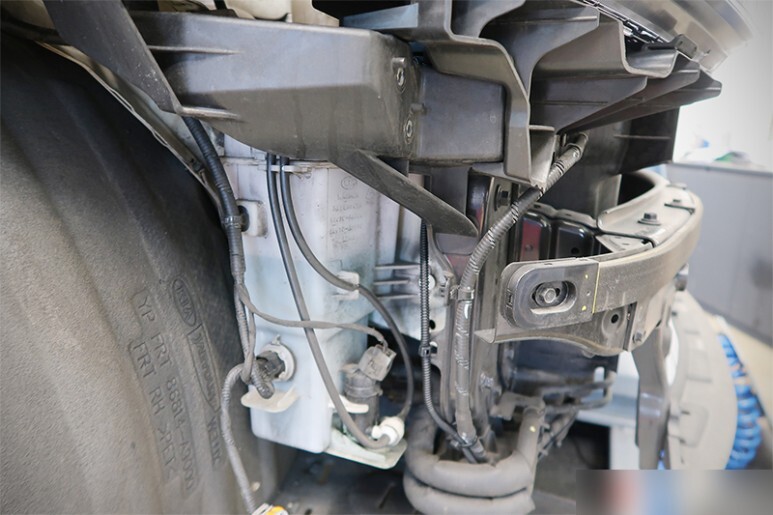

기존 배선에 없는 텔테일 및 하이빔 전원공급선은 새로 잘 깔아줍니다. 마감역시 동일하게 콜게이트튜빙으로 피복의 노출이 일절 없이 엔진의 열고 진동으로 부터 배선을 보호합니다.

​

​

​

기존에 오가는 순정배선을 따라 좌측과 우측을 잘 연결해 줍니다.

​

​

​

이런식으로 배선이 안전하게 마무리됩니다.

​

​

​

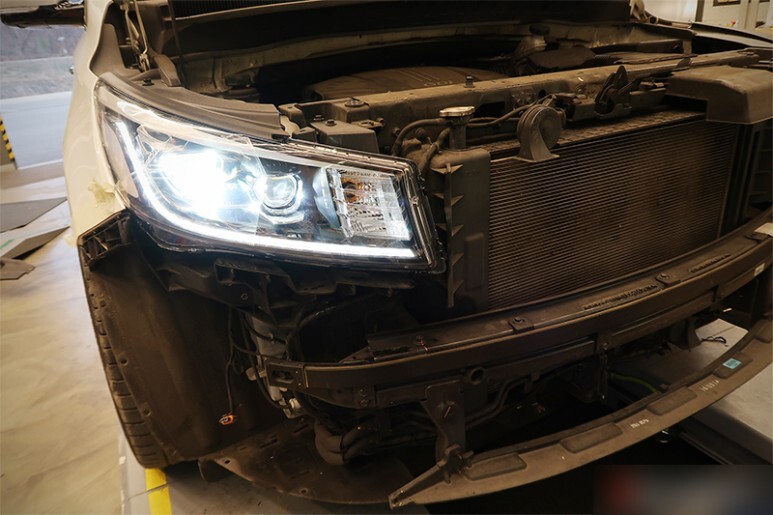

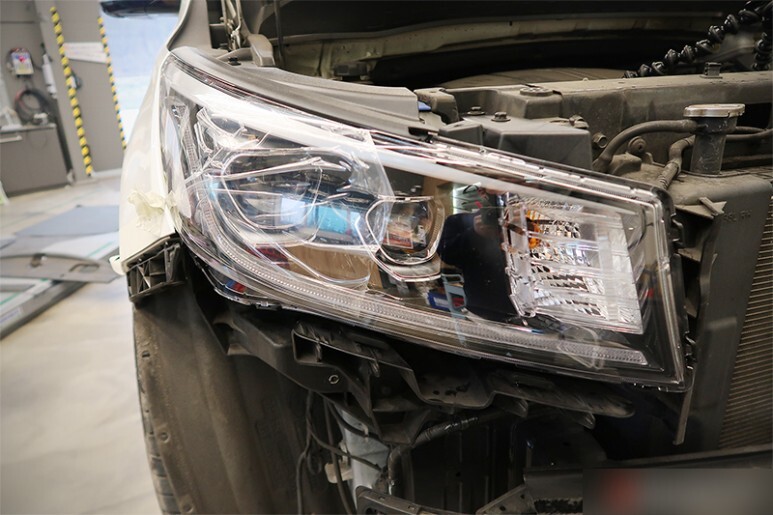

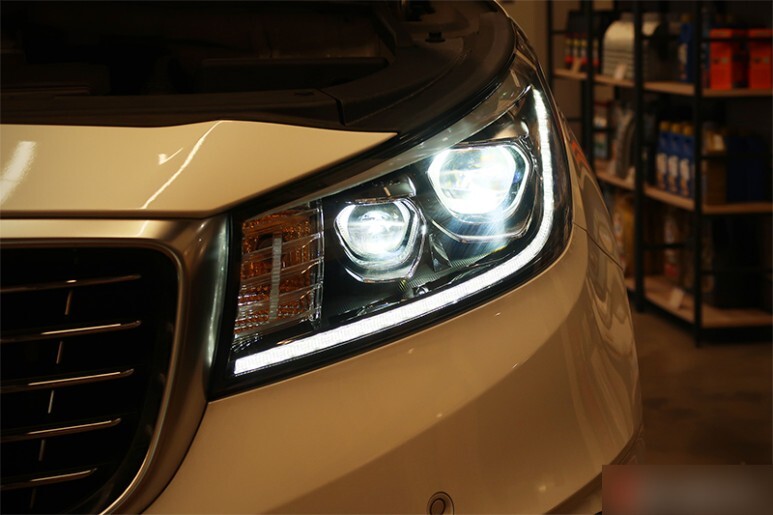

배선작업이 끝났으니, 배터리를 연결 후 라이트를 점등시켜 봅니다.

​

​

​

떨림이나 깜빡임 없이 환하게 잘 작동하는 것을 확인 후, 전기부하상태 및 시동온 오프 등 여러 다양한 환경을 시연하여 테스트를 이어갑니다.

​

​

​

모든 기능이 정상인 것을 확인 후 범퍼를 다시 조심스럽게 장착하면 모든 작업이 종료됩니다.

​

​

​

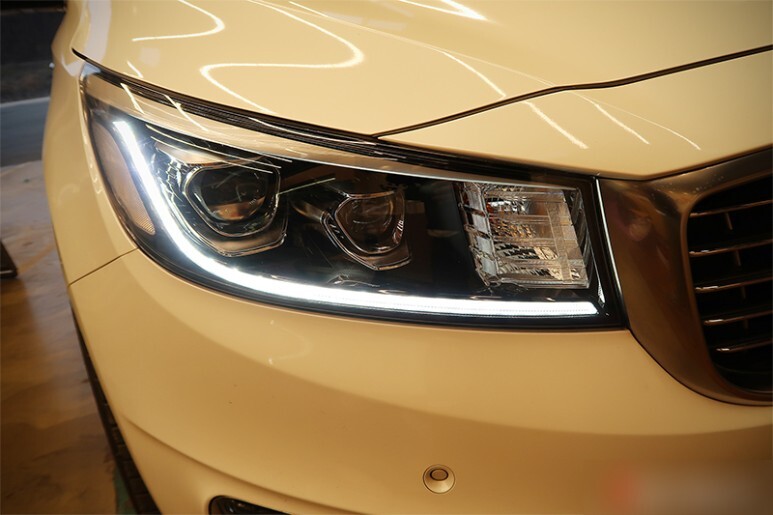

하향등 점등 시, 순정설계와 동일하게 데이라이트는 디밍이 적용됩니다.

​

​

​

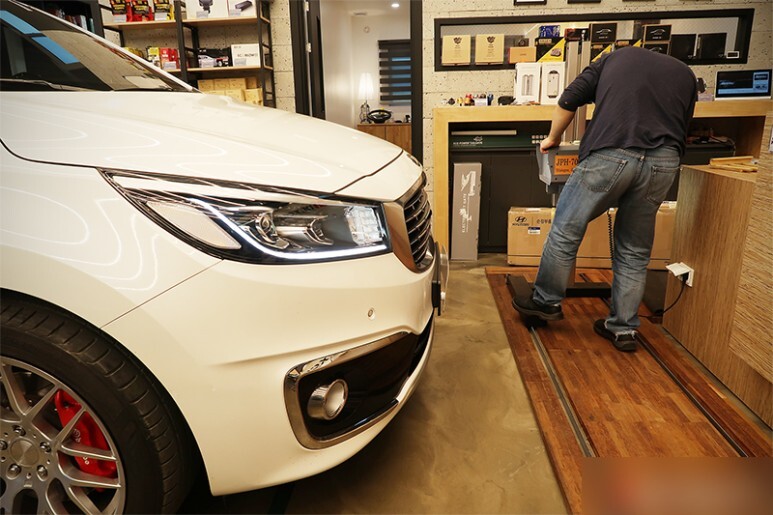

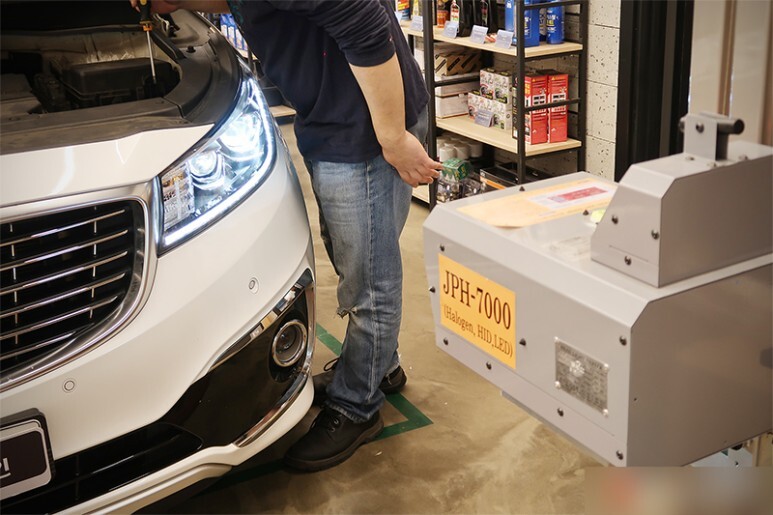

최종출고전 라이트 시험기를 사용하여 조사각을 조정합니다.

​

​

​

정확한 조사각, 정확하고 꼼꼼한 시공 그리고 LED의 광량과 직진성이 야간 운전을 즐겁고 안전하게 도와줄 것입니다.

​

​

​

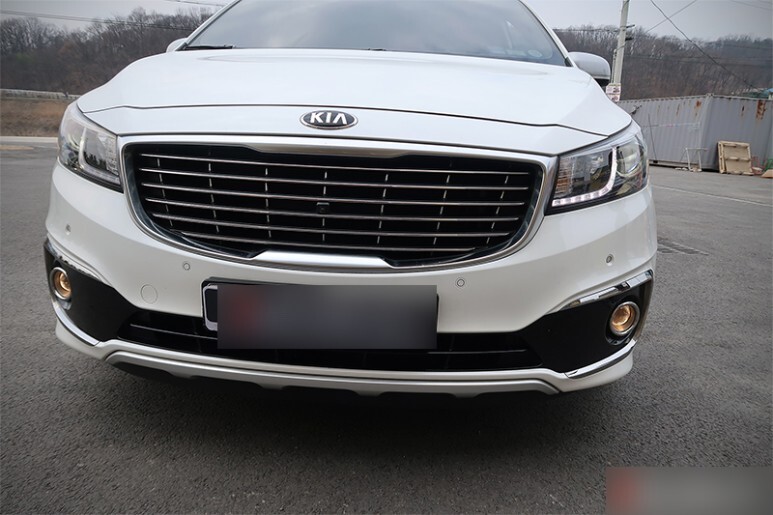

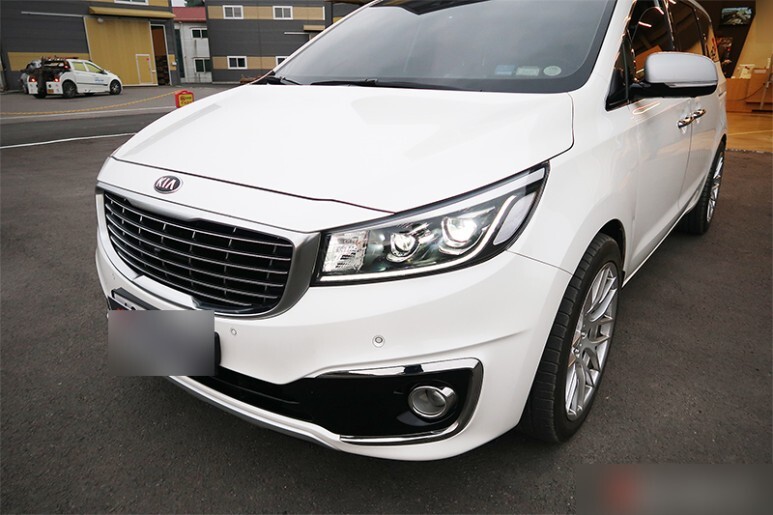

순백색의 바디와 환한 백색 라이트가 너무 잘 어울립니다. 순정부품으로 순정과 같은 방식으로 구연되도록 설치하였기 때문에 100% 합법적으로 검사 걱정없이 신형의 세련된 LED 라이트를 누릴 수 있습니다.

​

​

​

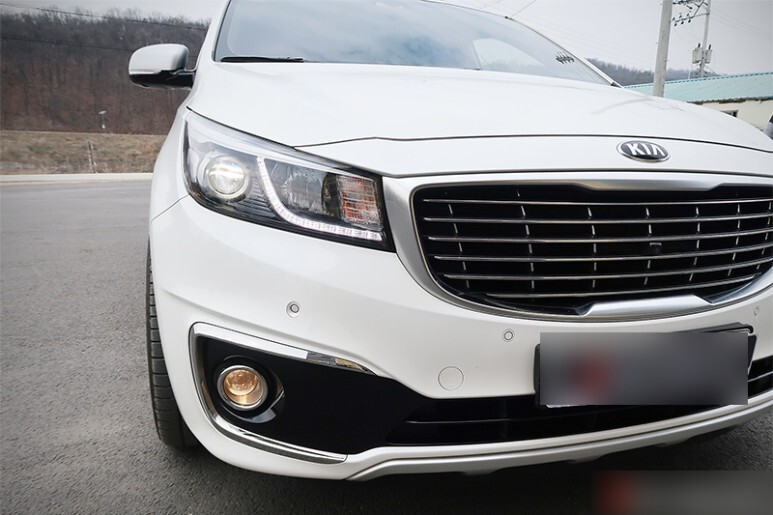

끝까지 길게 이어지는 데이라이트 형상이 너무 예쁩니다. 왜 진작 이렇게 나오지 않았을까요?

​

​

​

감사합니다. 출고 당시에는 존재하지도 않았던 LED헤드라이트 옵셥이었지만, 100% 합법적이고 안전하게 신차 출고품과 동일한 퀄리티와 기능 그리고 내구성을 누릴 수 있도록 설치가 가능합니다. 세련된 디자인과 더불어 야간운전의 신세계를 맛보시기 바랍니다!

​
