아반떼AD스포츠 수동 - 트렁크버튼 & 크루즈컨트롤 장착

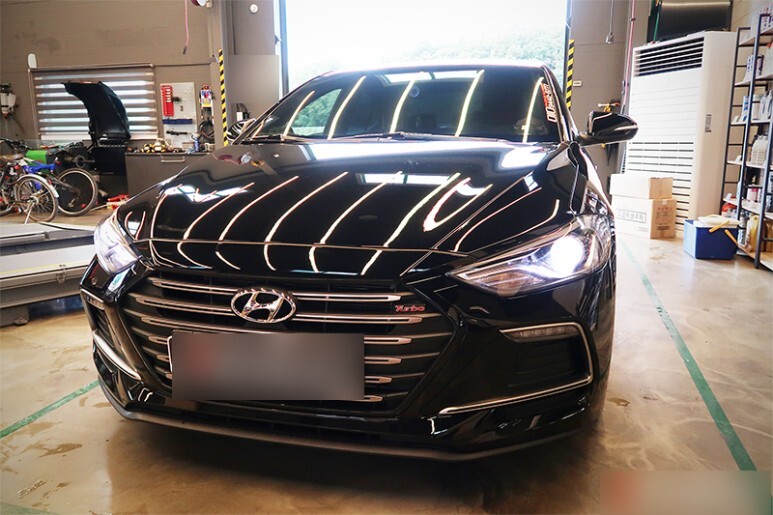

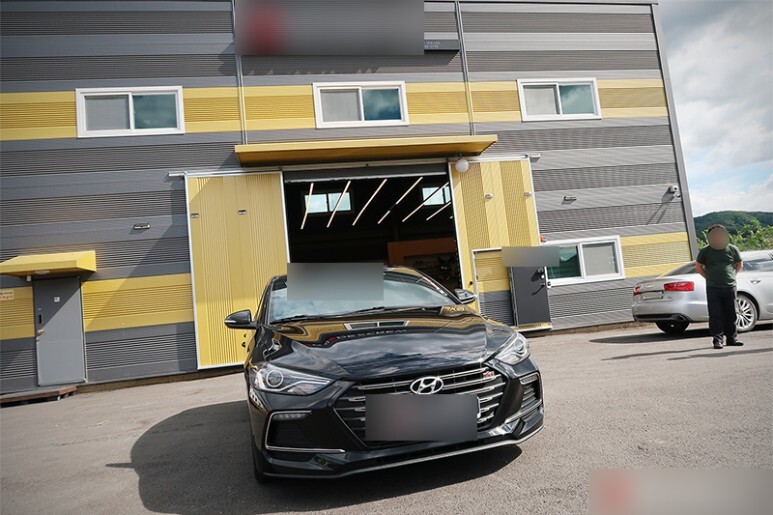

오늘은 듬직한 검정색 아반떼 스포츠 수동 차량 한대가 입고 되었네요. 다름이 아니라 외부 트렁크 열림 버튼이랑 크루즈 컨트롤이 없어서 많이 불편하셨다고 합니다.

​

​

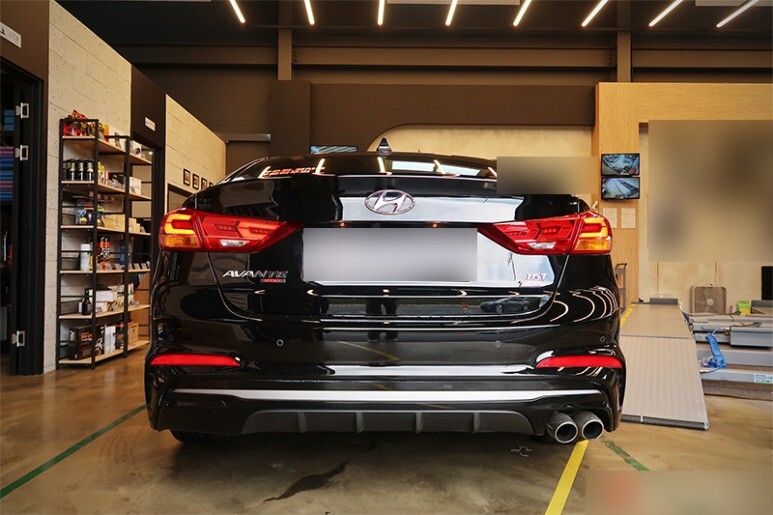

뒷 모습도 역시 늠름합니다. 멋지게 잘 빠졌습니다.

​

​

​

그런데 정말 트렁크 열림버튼이 없군요. 매번 리모컨 버튼이나 운전석 내부 바닥의 스위치를 당겨서 열어야 합니다.

​

​

​

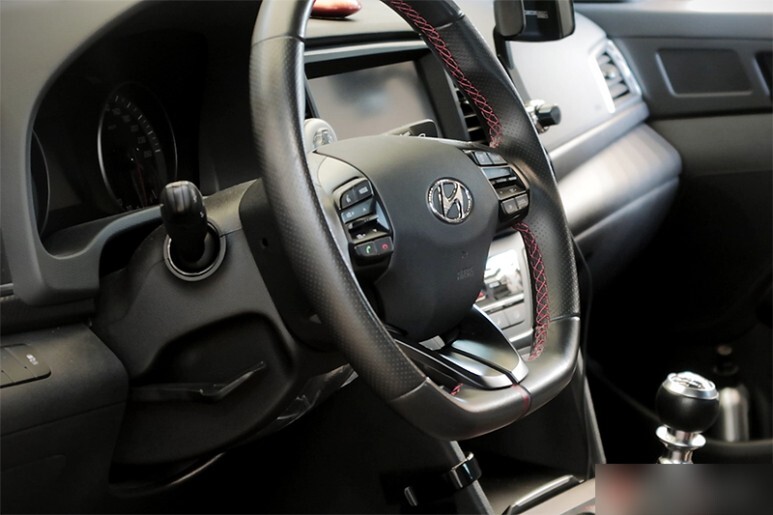

크루즈 컨트롤 역시 빠진채 출고가 되었군요,

​

​

​

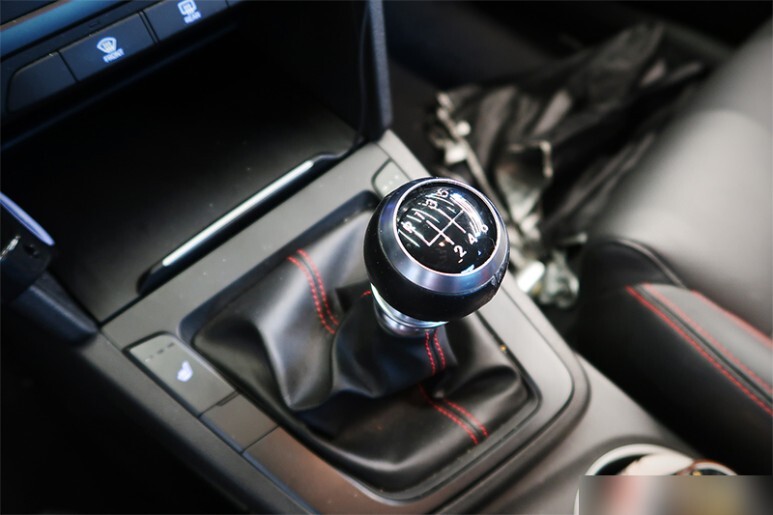

수동기어도 물론 가능합니다. 작동법, 조건 자동기어와 동일합니다.

​

​

​

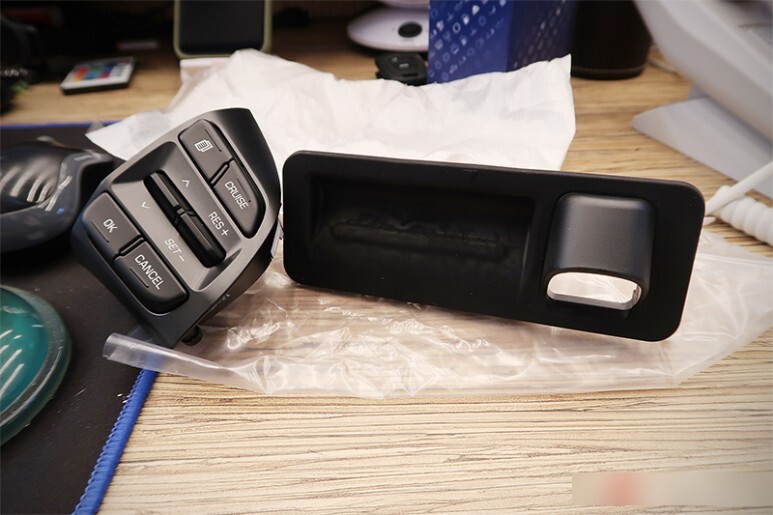

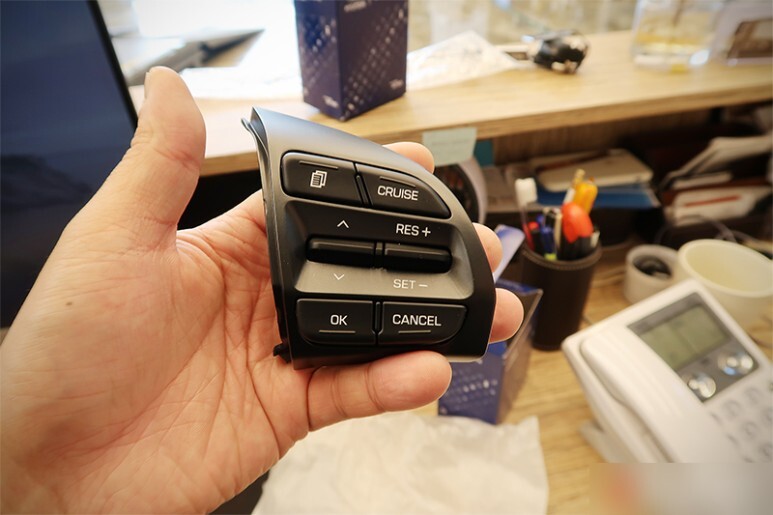

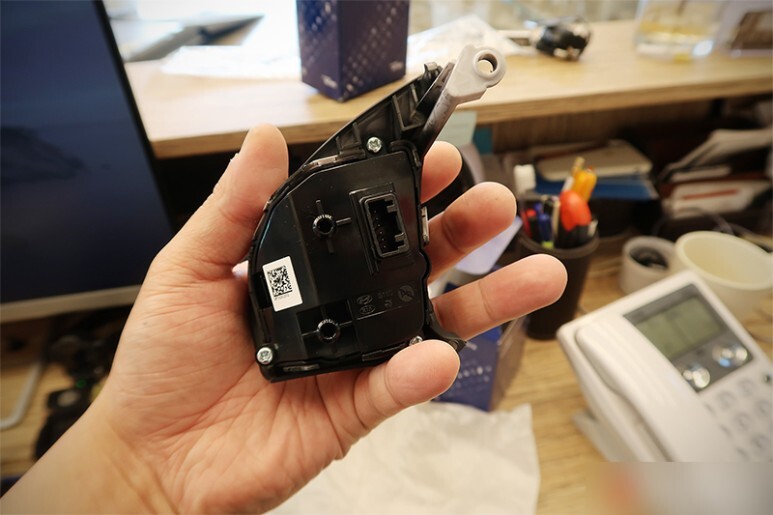

금일 장착될 부품들입니다. 크루즈컨트롤을 사용할 수 있게 해 줄 버튼과, 트렁크 열림버튼입니다.

​

​

​

순정파츠기 때문에 출고시 달려 나오는 버튼과 동일합니다. 작동법 및 조건도 같구요.

​

​

​

뒤에 핸들과 고정시켜주는 나사가 들어갑니다.

​

​

​

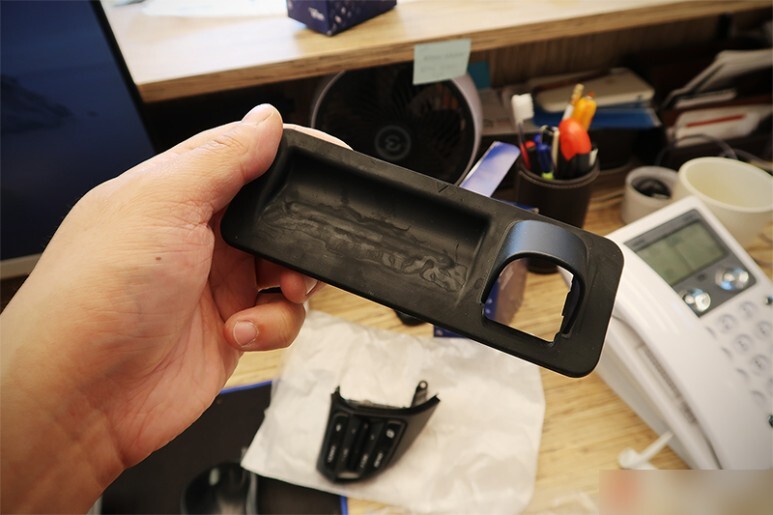

트렁크버튼 역시 순정파츠입니다. 후방카메라가 있는 사양이기 때문에 카메라 홀더가 있는 파츠로 준비합니다.

​

​

​

순정 2핀 커넥터가 새롭게 추가되어 연결 됩니다.

​

​

​

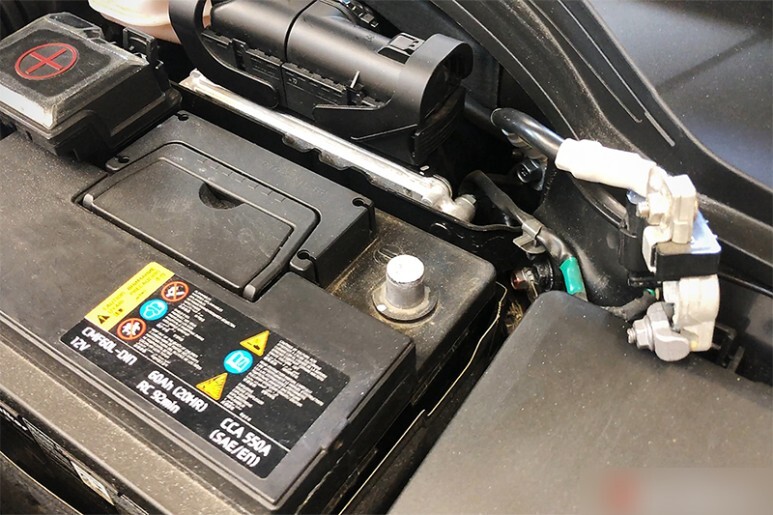

전장품 작업 전 배터리 단자 탈거는 필수입니다. 특히 에어백 모듈 탈거 할 때는 꼭 필요합니다.

​

​

​

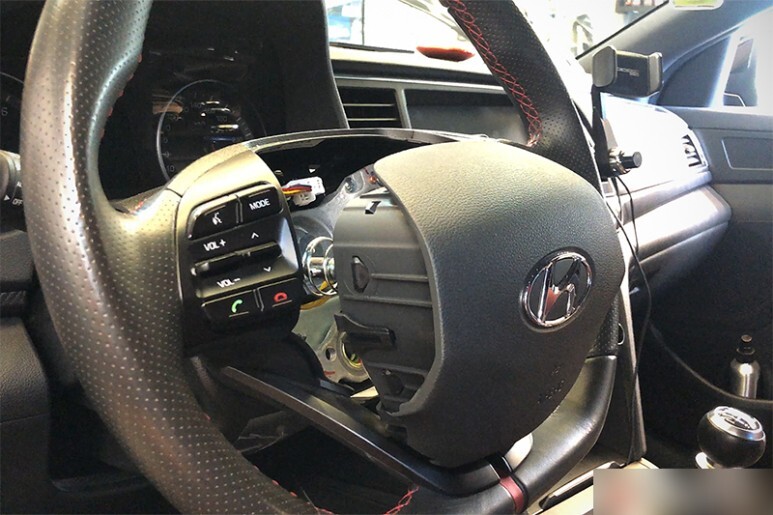

에어백 모듈을 조심스럽게 들어낸 후 커넥터를 제거하구요.

​

​

​

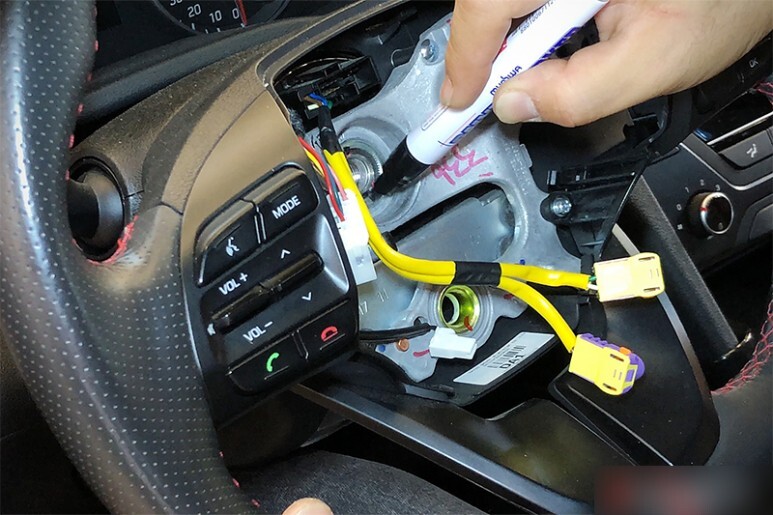

스티어링 휠 탈거 전 정확한 위치를 마킹하여 차 후 재조립시 핸들이 틀어지는 일이 없도록 합니다.

​

​

​

스티어링휠을 조심스럽게 탈거하여 작업대로 이동합니다. 이 때 클럭스프링이 돌아가지 않게 마스킹테이프로 고정합니다.

​

​

​

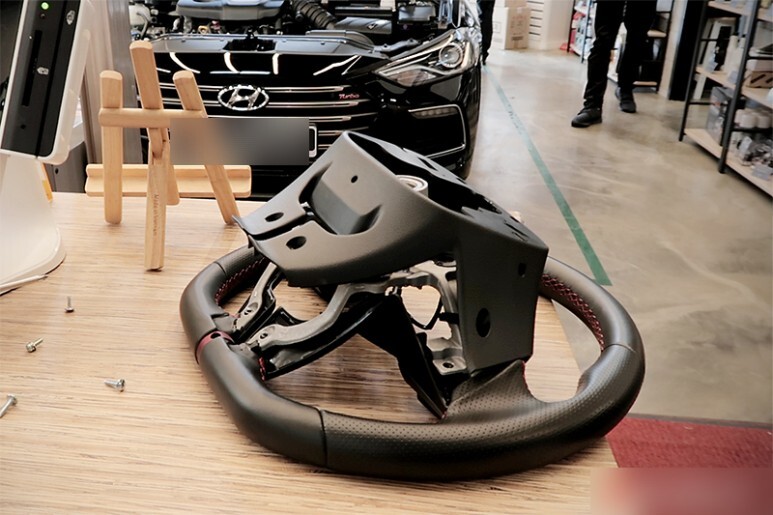

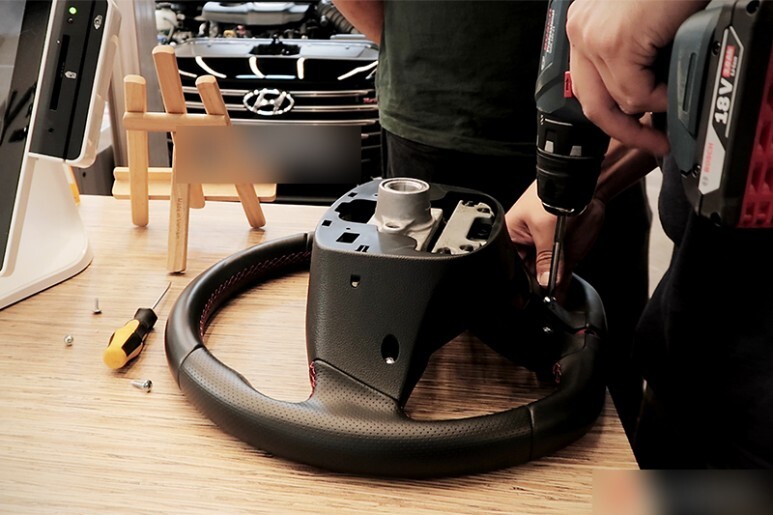

일단 고정나사를 풀어 후면 커버를 제거합니다.

​

​

​

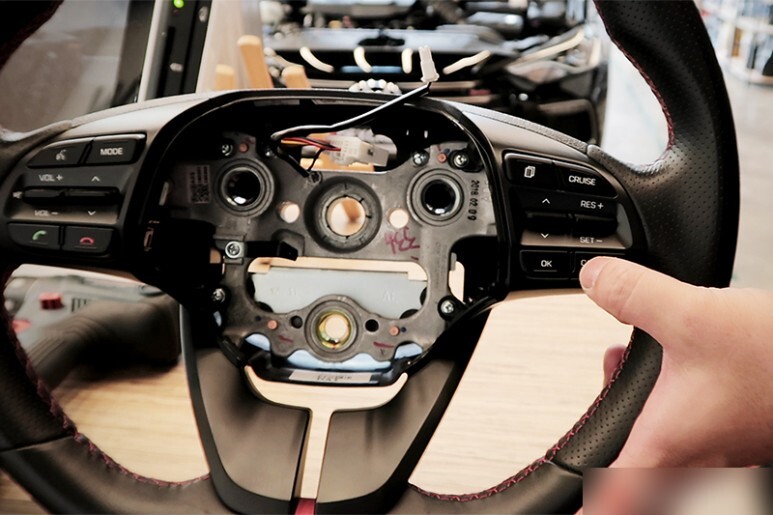

버튼삽입 후 후면커버를 제거해야 체결이 가능한 부분이 있습니다. 이를 먼저 체결 후 다시 후면커버를 조립해 줍니다.

​

​

​

완성되었습니다.

​

​

​

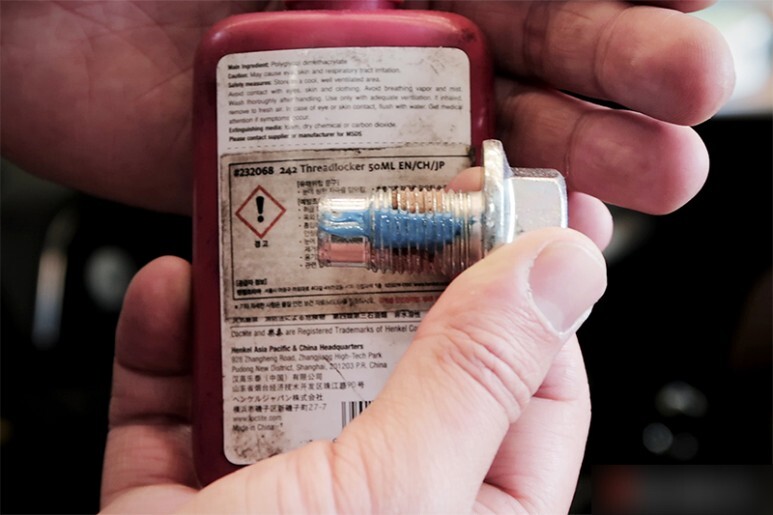

스티어링휠은 조립 전 고정볼트에 나사풀림 방지액을 도포해 줍니다.

​

​

​

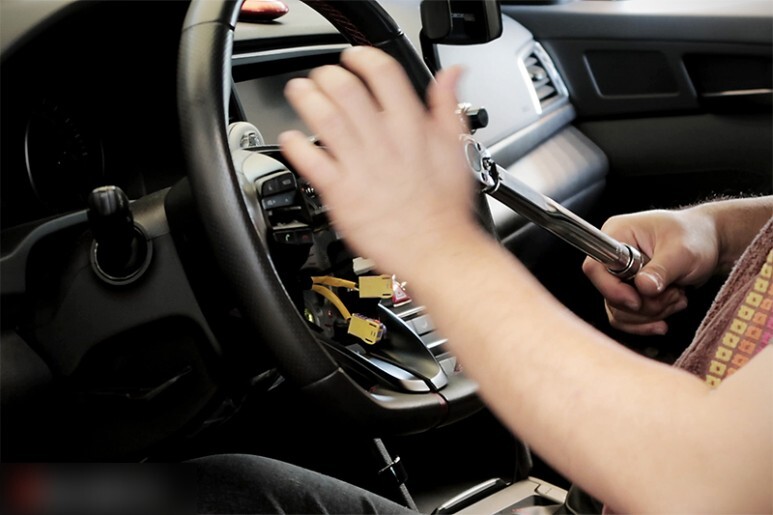

이 후 손으로 체결해 준 후 토크랜치를 이용하여 정비지침서상에 명시된 규정토크로 정확하게 체결합니다.

​

​

​

와이어링 루트를 정확하게 잡아준 후 에어백 커버 조립 해 줍니다.

​

​

​

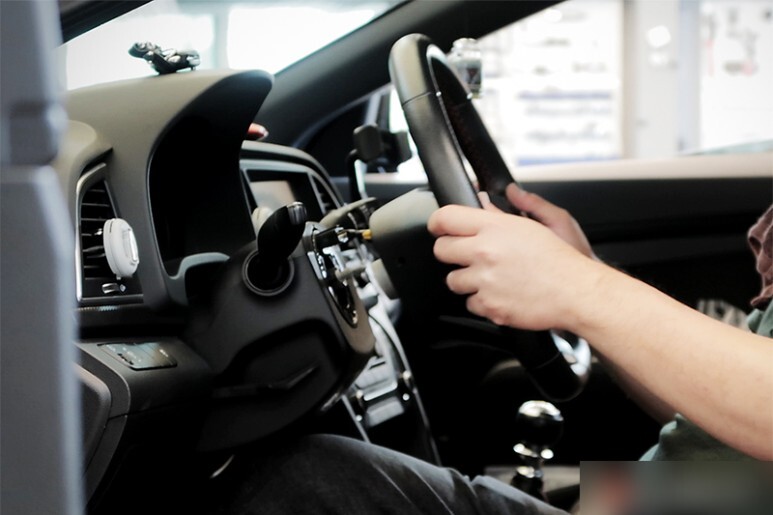

크루즈 버튼을 누르면 정지상태에서도 계기판에 크루즈컨트롤이 켜 졌음을 알려주는 버튼이 들어옵니다. 잘 장착되었습니다. 이 후 잠깐의 시운전을 통해 시속 40km 이상에서 잘 작동하는지, 브레이크 또는 클러치 작동시 정확하게 꺼지는지 확인을 하고 돌아옵니다.

​

​

​

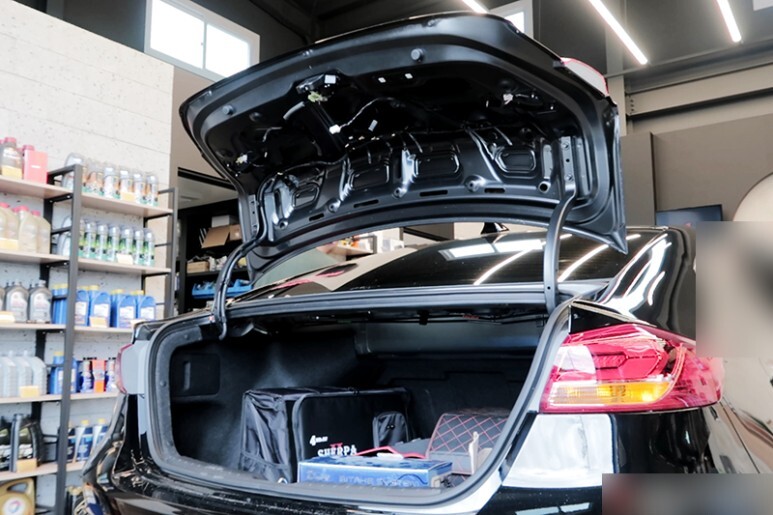

다음은 트렁크 입니다. 일단 배선 작업을 위해 리드 트림을 모두 제거합니다.

​

​

​

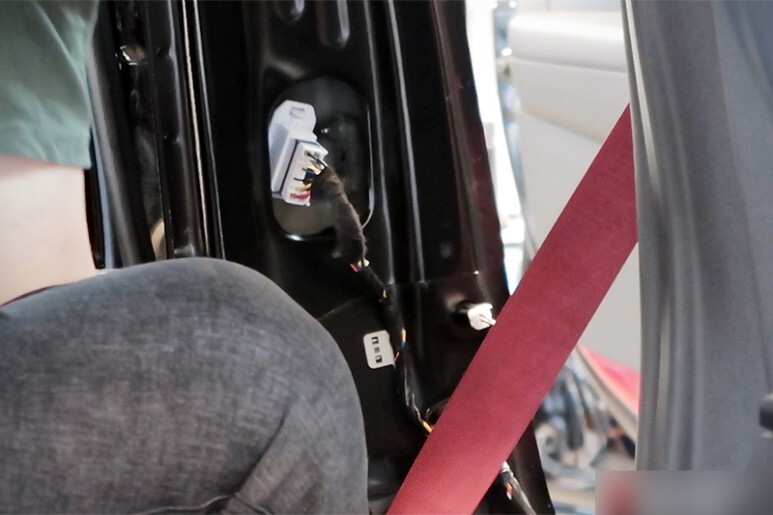

도어가 잠겼는지 안잠겨 있는지를 인식하는 신호선 하나를 트렁크에서 제일 가까운 뒷 문짝 배선 커넥터에서 따 옵니다. 이 작업이 생략되면 문을 잠그고 주차한 상태에서도 아무나 열 수 있으니 번거로워도 꼭 필요한 작업입니다.

​

​

​

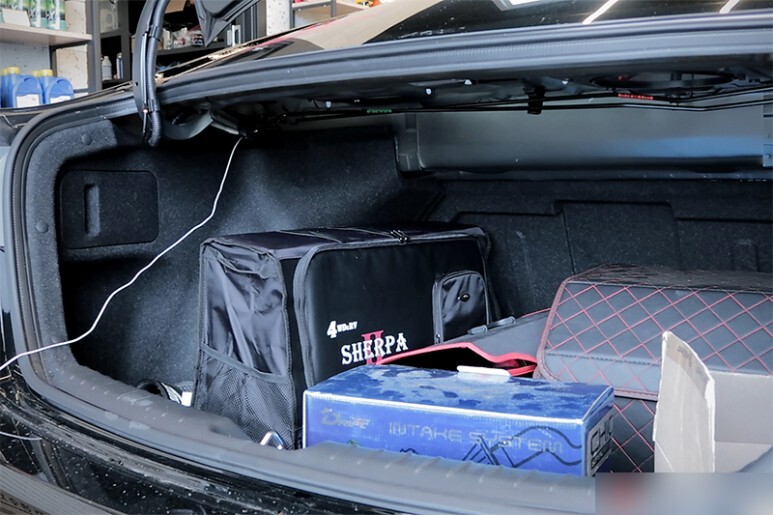

끌고온 신호선을 일단 트렁크로 빼 줍니다. 순정 트렁크 오픈 케이블이 운전석에서 트렁크로 나갈 때 지나가는 곳으로 똑 같이 빼 줍니다.

​

​

​

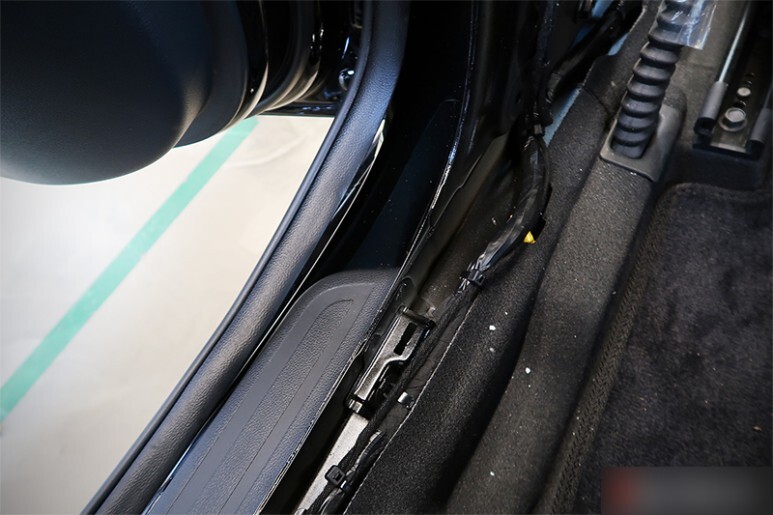

내부 도어 커넥터에서 나오는 선은 흡음테이프로 한번 감싸 준 후 순정 배선라인을 따라 잘 정리해주고요.

​

​

​

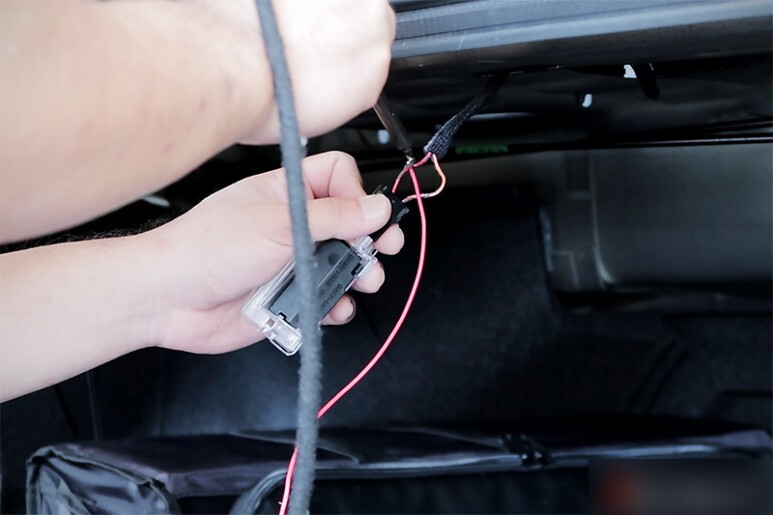

트렁크 조명등에서 상시 전원선을 하나 따 줍니다. 스위치를 작동시켜 래치 액츄에이터에 열림 전원을 공급해 줄 전원입니다. 무조건 납 땜 후 테이핑으로 꼼꼼하게 처리해줍니다.

​

​

​

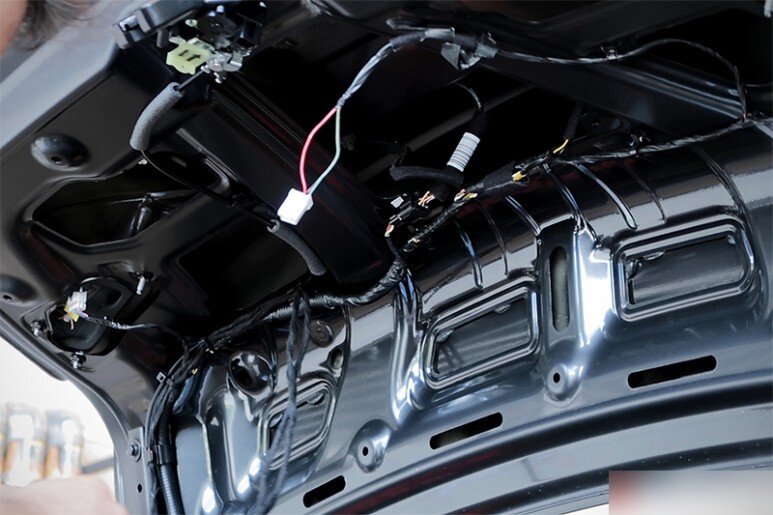

여기까지 준비된 두 선 (상시전원, 락풀림 신호선)을 순정라인을 따라 잘 정리하여 스위치 앞까지 데리고 옵니다. 여닫히는 힌지 부분에 배선이 말려들어가 파손 될 수 있으니 무조건 순정상태의 배선 루팅을 따라 오게 합니다. 그리고 여기까지 가져 온 선들은 4핀 릴레이와 스위치에 꼽힐 순정커넥터와 한번 더 결선해 준 후 잘 정리해 주면 배선작업은 끝입니다.

​

​

​

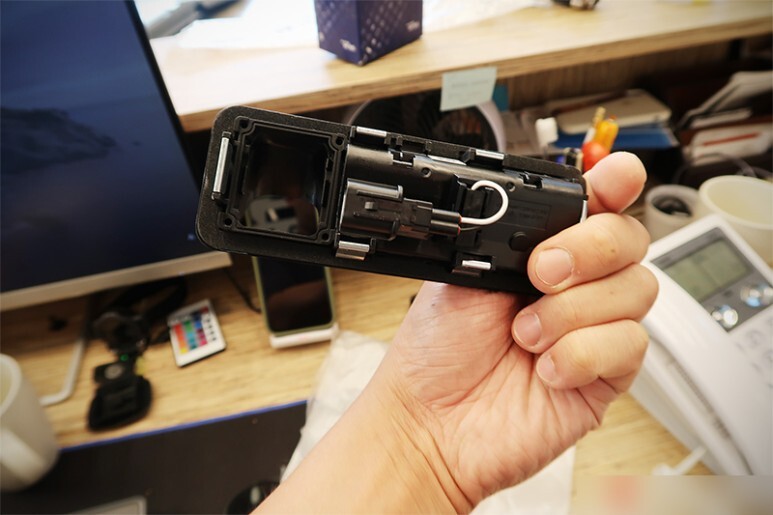

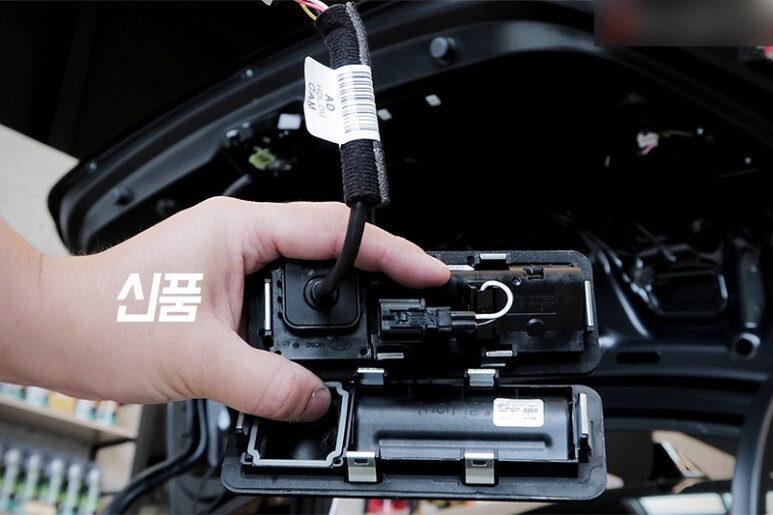

기존 공스위치를 제거 후 소형 나사 4개를 풀어준 다음 후방카메라를 신품 스위치로 옮겨 줍니다. 그리고 스위치 장착 후 아까 준비했던 순정 커넥터와 연결해 줍니다.

​

​

​

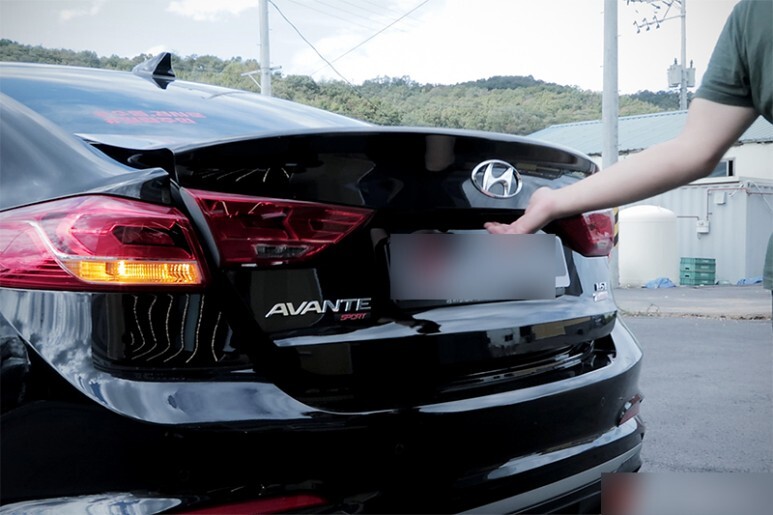

작동시험을 해 봅니다. 문을 잠구면 안열리고, 락을 해제한 상태에서만 스위치가 작동합니다. 잘 설치가 되었습니다.

​

​

​

감사합니다. 크루즈컨트롤과 트렁크 버튼으로 한층 더 편리한 드라이빙 라이프를 즐기시길 바랍니다.

​
